پایه هدلایت خودرو چیست؟
قبل از خرید هدلایت، یکی از اولین مشخصاتی که باید بدانید نوع پایه لامپ خودرو است.
پایه، بخش مکانیکی و الکتریکی لامپ است که باعث میشود لامپ در موقعیت صحیح داخل چراغ قرار بگیرد و اتصال الکتریکی آن با سیستم خودرو برقرار شود.
به همین دلیل، پایه فقط یک شماره برای شناسایی محصول نیست.
اگر هدلایت از نظر پایه با چراغ خودرو مطابقت نداشته باشد، ممکن است:
- اصلاً داخل چراغ نصب نشود؛
- بهدرستی در موقعیت خود قفل نشود؛
- اتصال الکتریکی صحیح برقرار نشود؛
- لامپ نسبت به نقطه کانونی چراغ در موقعیت نامناسب قرار بگیرد؛
- الگوی پخش نور بههم بخورد.
استانداردهای مختلفی برای لامپهای خودرو وجود دارد. برای نمونه، در کاتالوگ رسمی OSRAM، H1 با پایه P14.5s، H3 با PK22s، H4 با P43t، H7 با PX26d، H11 با PGJ19-2 و HB3/HB4 با P20d/P22d معرفی شدهاند.
یک نکته مهم: شماره پایه به معنی مدل خودرو نیست
یکی از اشتباهات رایج این است که تصور کنیم مثلاً:
H7 یعنی پایه مخصوص یک خودرو خاص.
چنین چیزی درست نیست.
H7 نام یک استاندارد لامپ است، نه نام خودرو.
یک پایه میتواند در خودروهای مختلف استفاده شود و حتی در یک خودرو ممکن است برای نور پایین، نور بالا و مهشکن از پایههای متفاوتی استفاده شده باشد.
برای مثال در یکی از جدولهای موجود، پژو ۲۰۷ نیوفیس با H7 برای نور پایین، H1 برای نور بالا و H1 برای مهشکن معرفی شده است. در همان جدول، پژو ۴۰۵ SLX دارای H7 برای نور پایین و H1 برای نور بالا و مهشکن است.
پس سؤال درست این نیست:
«ماشین من چه پایهای دارد؟»
بلکه باید بپرسیم:
«برای کدام چراغ و کدام جایگاه، چه پایهای نیاز دارم؟»
پایه هدلایت چگونه نامگذاری میشود؟
در بازار با کدهایی مانند اینها روبهرو میشوید:
H1، H3، H4، H7، H8، H9، H11، H13، HB3، HB4، HIR2 و ...
اما این نامها را نباید صرفاً به شکل یک عدد حفظ کنید.
هر پایه دارای ساختار فیزیکی و الکتریکی مشخصی است.
برای مثال، در مشخصات رسمی OSRAM:
| نوع لامپ | نام رایج | پایه استاندارد |
|---|---|---|
| H1 | H1 | P14.5s |
| H3 | H3 | PK22s |
| H4 | H4 | P43t |
| H7 | H7 | PX26d |
این جدول نشان میدهد که کد بازاری لامپ و کد پایه استاندارد دقیقاً یک مفهوم نیستند.

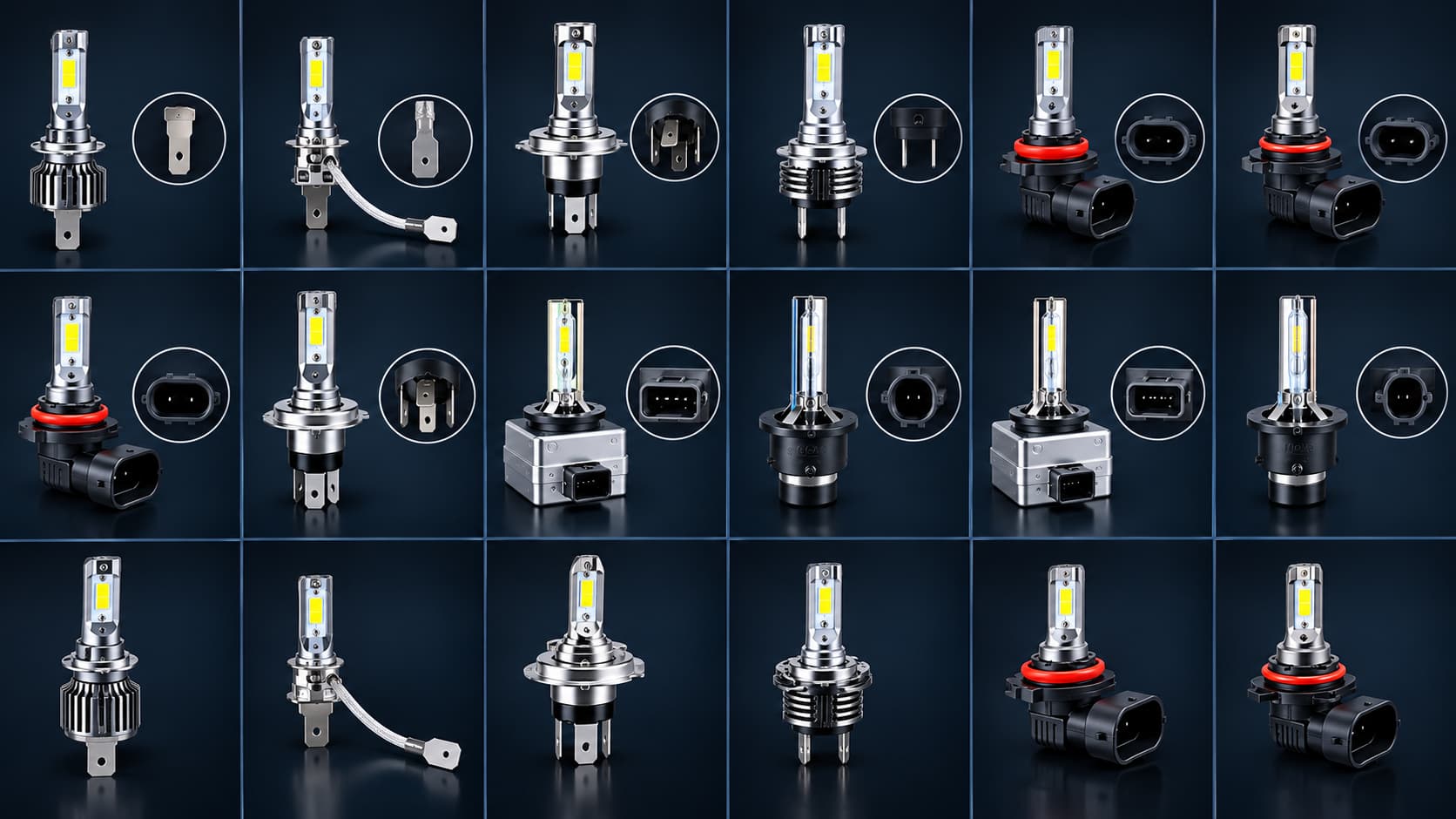

انواع پایه هدلایت خودرو
در ادامه، پایههایی را بررسی میکنیم که در بازار خودرو بیشتر با آنها مواجه میشوید.
پایه H1
H1 یکی از پایههای رایج در سیستم روشنایی خودرو است.
این پایه از نوع تکعملکردی است و بسته به طراحی خودرو میتواند در:
- نور بالا
- نور پایین
- مهشکن یا پروژکتور
استفاده شود.
در استاندارد لامپ، H1 با پایه P14.5s شناخته میشود و نمونههای استاندارد آن معمولاً توان نامی 55 وات دارند.
نکته مهم درباره H1
نباید نتیجه بگیریم:
H1 همیشه برای نور بالا است.
این فقط یک کاربرد رایج است، نه یک قانون ثابت.
برای نمونه در جدول خودروهای موجود، H1 در نور پایین برخی خودروها نیز دیده میشود.
پایه H3
H3 نیز یک پایه تکعملکردی است که در بسیاری از کاربردها، بهخصوص چراغهای مهشکن و پروژکتورها دیده میشود.
در مشخصات استاندارد OSRAM، H3 با پایه PK22s معرفی شده است.
در خودروهای مختلف ممکن است H3 برای مهشکن یا حتی کاربردهای دیگر استفاده شود.
بنابراین:
H3 را مساوی «مهشکن همه خودروها» ندانید.
جایگاه واقعی باید بر اساس مدل و نسخه چراغ خودرو مشخص شود.
پایه H4
H4 یکی از مهمترین پایهها در خودروهای بازار ایران است.
تفاوت اصلی H4 با H1 و H7 این است که یک لامپ H4 میتواند نور پایین و نور بالا را در یک مجموعه لامپ تأمین کند.
به همین دلیل ساختار H4 با لامپهای تکعملکردی متفاوت است.
لامپ هالوژن H4 استاندارد معمولاً مشخصه 60/55W دارد و در مشخصات OSRAM با پایه P43t ثبت شده است.
چرا این موضوع هنگام خرید هدلایت مهم است؟
اگر خودروی شما از چراغ H4 استفاده میکند، هدلایت جایگزین باید عملکرد نور پایین و بالا را متناسب با همان چراغ فراهم کند.
بنابراین نمیتوان یک هدلایت H7 را صرفاً به دلیل اندازه مشابه، جایگزین H4 کرد.
پایه H7
H7 یکی از شناختهشدهترین پایههای هدلایت در بازار است.
در استاندارد OSRAM، H7 با پایه PX26d و توان نامی 55 وات معرفی میشود.
برخلاف H4، H7 یک لامپ تکعملکردی است.
یعنی اگر خودرویی برای نور پایین از H7 استفاده کند، معمولاً برای نور بالا باید جایگاه و لامپ جداگانهای وجود داشته باشد.
یک تصور اشتباه
گاهی گفته میشود:
«H7 همیشه نور پایین است.»
این هم قانون نیست.
در بعضی خودروها H7 میتواند برای نور بالا یا حتی کاربردهای دیگر استفاده شود.
برای مثال در جدولهای خودرو، مدلهایی وجود دارند که H7 در هر دو جایگاه نور بالا و پایین استفاده شده است.
پایه H8
H8 در خانوادهای از پایههای رایج در چراغهای خودرو قرار میگیرد و در برخی خودروها بیشتر در چراغهای مهشکن یا کاربردهای مشابه دیده میشود.
در استاندارد OSRAM، H8 دارای پایه PGJ19-1 است.
نکته مهم این است که H8، H9 و H11 از نظر ظاهری و خانواده پایه به هم نزدیکاند، اما نباید صرفاً بر اساس شباهت ظاهری آنها را جایگزین یکدیگر کرد.
پایه H9
H9 نیز از خانواده پایههای PGJ19 است و در استاندارد OSRAM با PGJ19-5 معرفی شده است.
این پایه در برخی کاربردهای نور خودرو استفاده میشود.
اگر محصولی برای H9 طراحی شده، قبل از خرید باید مطمئن شوید چراغ خودرو دقیقاً همین استاندارد را نیاز دارد.
پایه H11
H11 یکی از پایههای بسیار رایج، بهخصوص در چراغهای مهشکن خودرو است.
در مشخصات استاندارد OSRAM، H11 با پایه PGJ19-2 و توان نامی 55 وات معرفی شده است.
اما باز هم:
H11 را فقط بر اساس جایگاه «مهشکن» انتخاب نکنید.
ممکن است خودرو از H11 در یک جایگاه استفاده کند، اما خودروی دیگری از پایه متفاوتی استفاده کند.
پایه HB3 یا 9005
پایهای که با دو نام HB3 و 9005 دیده میشود، یکی از پایههای رایج دیگر در خودروهاست.
در مشخصات OSRAM:
HB3 = 9005
و پایه استاندارد آن P20d است.
در برخی خودروها برای نور بالا یا مهشکن استفاده میشود.
پایه HB4 یا 9006
HB4 که با نام 9006 نیز شناخته میشود، پایه دیگری از خانواده لامپهای خودرو است.
پایه استاندارد آن P22d است.
این پایه نیز بسته به خودرو و طراحی چراغ میتواند در جایگاههای مختلف استفاده شود.

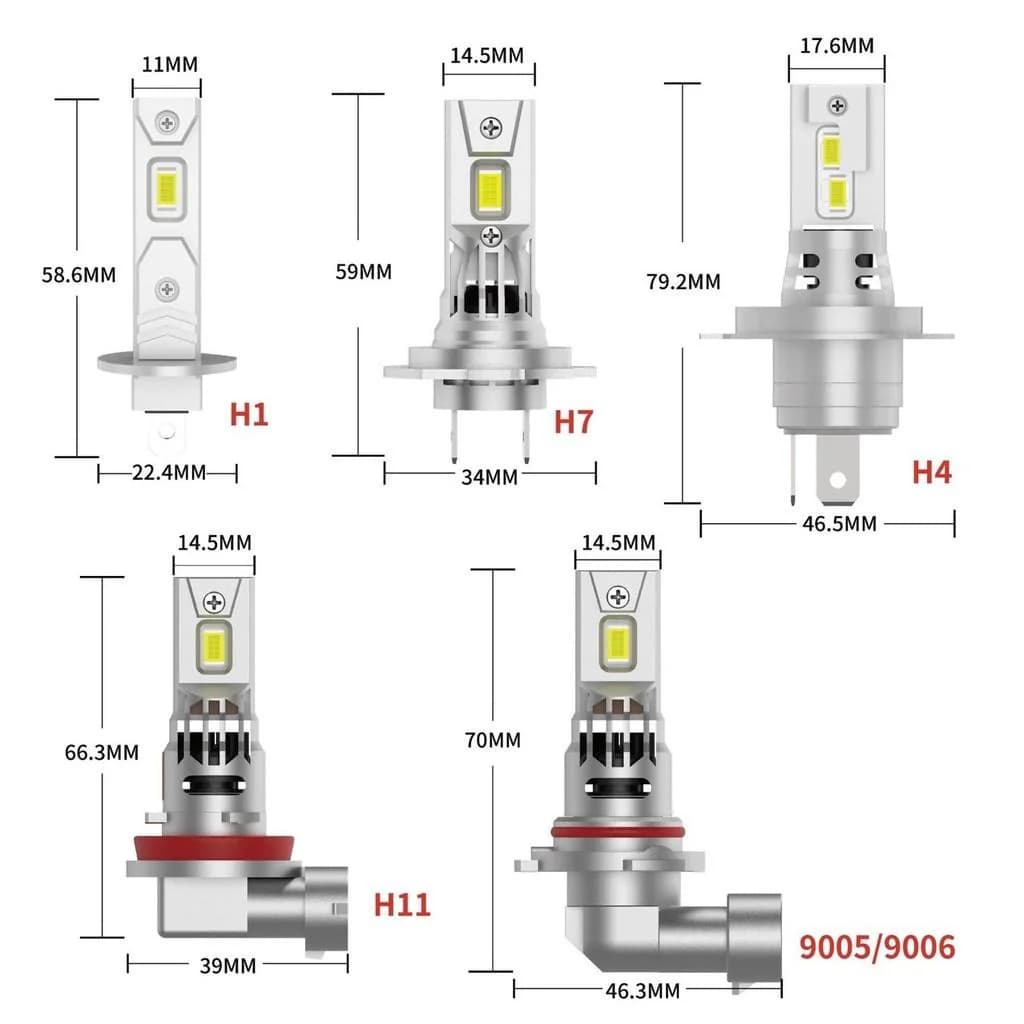

H1، H3، H4، H7 و H11 چه تفاوتی دارند؟
برای تصمیمگیری سریع:
| پایه | ساختار کلی | کاربردهای رایج |
|---|---|---|
| H1 | تکعملکردی | نور بالا، نور پایین، مهشکن |
| H3 | تکعملکردی | مهشکن، پروژکتور |
| H4 | دوکاره | نور بالا + پایین در یک لامپ |
| H7 | تکعملکردی | نور پایین، نور بالا |
کاربردهای جدول عمومی هستند و جایگزین بررسی دقیق خودرو نمیشوند.

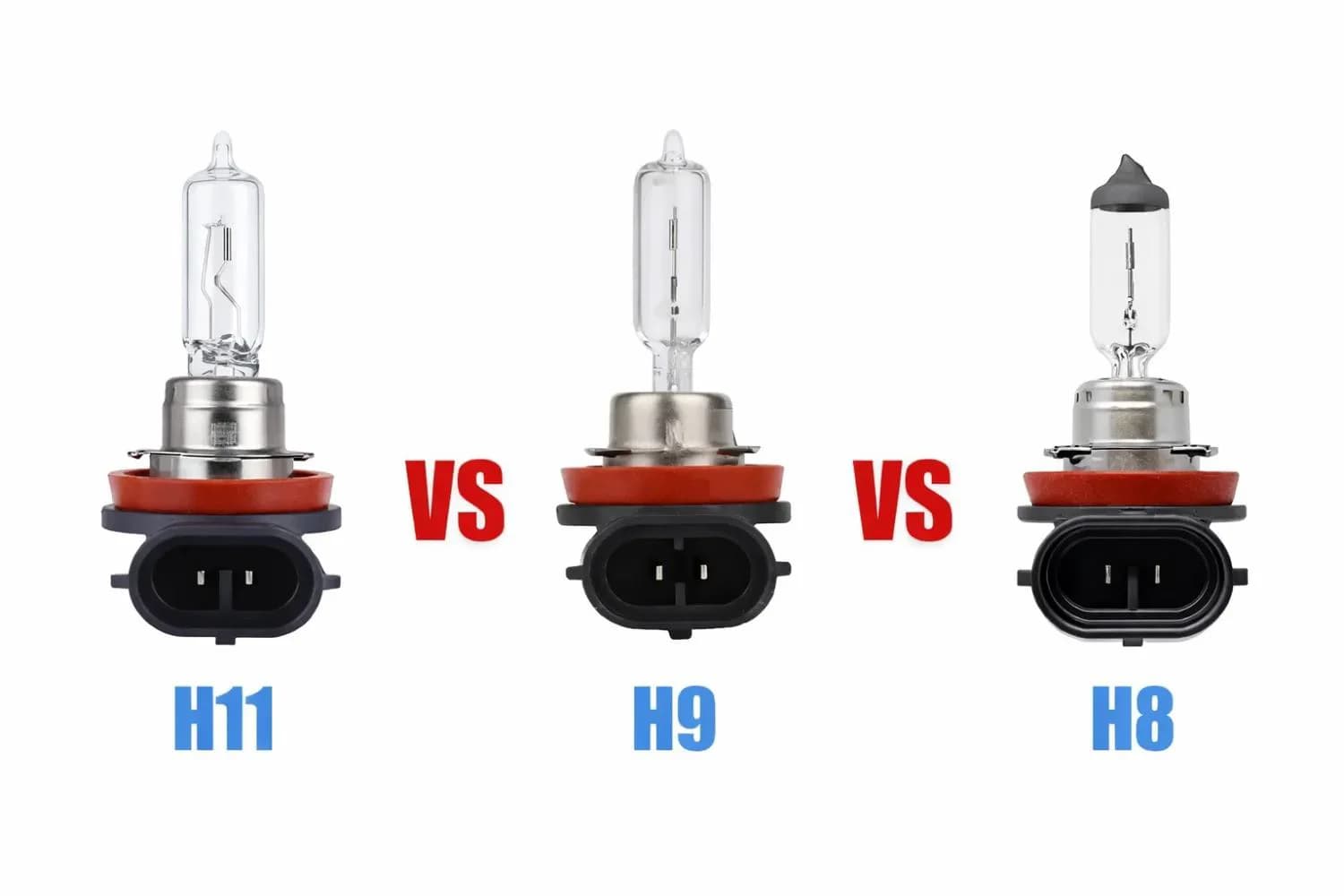

تفاوت H8، H9 و H11 چیست؟
این قسمت ارزش زیادی برای مقاله دارد، چون بسیاری از کاربران دقیقاً همینجا دچار اشتباه میشوند.
این سه پایه از یک خانواده هستند و شباهتهایی در ساختار اتصال دارند، اما:
- کد پایه متفاوت است.
- مشخصات الکتریکی میتواند متفاوت باشد.
- موقعیت زبانههای اتصال متفاوت است.
- کاربرد کارخانهای آنها یکسان نیست.
در کاتالوگ OSRAM، H8، H9 و H11 بهترتیب با پایههای PGJ19-1، PGJ19-5 و PGJ19-2 ثبت شدهاند.
بنابراین:
شباهت فیزیکی به معنی سازگاری قطعی نیست.
تفاوت پایه هدلایت با سوکت هدلایت چیست؟
این دو اصطلاح در بازار گاهی به جای هم استفاده میشوند، اما از نظر فنی بهتر است آنها را یکی ندانیم.
پایه
بخشی از ساختار خود لامپ است که شکل، موقعیت و نحوه قرارگیری آن را در چراغ مشخص میکند.
سوکت
بخشی از مدار خودرو است که اتصال الکتریکی لامپ را برقرار میکند.
در بعضی محصولات هدلایت، ساختار پایه و اتصال بهصورت یک مجموعه طراحی شده و همین موضوع باعث شده در بازار هر دو اصطلاح به جای یکدیگر استفاده شوند.
اما هنگام خرید باید بدانید دقیقاً درباره استاندارد لامپ صحبت میکنید یا سوکت و سیمکشی خودرو.
پایه هدلایت خودروی من چیست؟
این مهمترین بخش مقاله است.
اگر فقط مدل خودرو را بدانید، هنوز در همه موارد نمیتوان با قطعیت پایه را مشخص کرد.
چون ممکن است پایه بر اساس موارد زیر تغییر کند:
- تیپ خودرو
- سال تولید
- فیسلیفت
- نوع چراغ
- چراغ فابریک یا تعویضشده
- نسخه وارداتی یا مونتاژی
- بازار مقصد خودرو
- نور بالا یا پایین
- نوع پروژکتور
به همین دلیل بهترین روش این است که مدل خودرو + جایگاه چراغ را مشخص کنید.
جدول پایه هدلایت خودروهای پرکاربرد
جدول زیر را میتوانیم بهعنوان هسته اصلی مقاله قرار دهیم:
| خودرو | نور پایین | نور بالا | مهشکن |
|---|---|---|---|
| پژو 206 جدید | H7 | H7 | H1 |
| پژو 206 قدیم | H4 | H4 | H1 |
| پژو 207 نیوفیس | H7 | H1 | H1 |
* در بعضی جدولهای موجود برای پژو پارس اختلاف در نوع مهشکن دیده میشود.
** درباره بعضی نسخهها و اطلاعات آنلاین تارا نیز اختلاف وجود دارد؛ حتی در بخش نظرات یکی از منابع، کاربر اصلاحی درباره پایه نور بالای تارا مطرح کرده است.
چرا این هشدارها را عمداً در مقاله گذاشتیم؟
چون جدول پایه خودرو نباید بهعنوان دیتابیس قطعی همه تیپها معرفی شود.
اگر کاربر مثلاً «تارا» را جستوجو کند، باید بتواند مدل و نوع چراغ خود را نیز بررسی کند.
این رویکرد از یک جدول بزرگ اما غیرقابل اعتماد، ارزش بیشتری دارد.
اگر جدولهای اینترنتی با هم اختلاف داشتند چه کنیم؟
این مسئله کاملاً واقعی است.
برای مثال، در منابع موجود برای بعضی خودروها دادههای متفاوتی دیده میشود و حتی کاربران در بخش نظرات برخی جداول، اطلاعات درجشده را اصلاح کردهاند.
در چنین شرایطی این ترتیب را دنبال کنید:
روش اول — بررسی لامپ فعلی
اگر دسترسی دارید، کد روی لامپ فعلی را بخوانید.
ممکن است روی آن نوشته باشد: H7 یا: H4 یا: 9005
روش دوم — بررسی دفترچه خودرو
دفترچه خودرو معمولاً مشخصات لامپهای اصلی را ارائه میکند.
روش سوم — بررسی کاتالوگ قطعات
برای خودروهای خارجی، کاتالوگ قطعات یا سیستمهای معتبر Vehicle Bulb Finder میتواند کمککننده باشد. حتی OSRAM ابزار Vehicle Lamp Finder را برای پیدا کردن لامپ مناسب خودرو ارائه میکند.
روش چهارم — بررسی خود چراغ
اگر چراغ خودرو تعویض شده باشد، اطلاعات مدل خودرو ممکن است دیگر کافی نباشد.
در این حالت باید خود چراغ و لامپ نصبشده بررسی شود.
آیا میتوان H4 را به H7 تبدیل کرد؟
در حالت عادی نباید صرفاً به دلیل شباهت یا با استفاده از یک تبدیل ساده این کار را انجام داد.
H4 ساختار متفاوتی دارد و برای عملکرد نور بالا و پایین در یک لامپ طراحی شده است.
H7 یک لامپ تکعملکردی است.
بنابراین اگر چراغ خودرو برای H4 طراحی شده، استفاده از H7 نیازمند بررسی کامل ساختار چراغ و سیستم اتصال است و صرفاً با تغییر سوکت نباید انجام شود.
آیا تبدیل پایه هدلایت کار درستی است؟
در بازار، آداپتورهای مختلفی برای تبدیل پایه وجود دارد.
اما یک نکته بسیار مهم وجود دارد:
تبدیل فیزیکی پایه الزاماً به معنی تبدیل صحیح سیستم روشنایی نیست.
حتی اگر لامپ از نظر مکانیکی داخل چراغ قرار بگیرد، باید موارد زیر نیز درست باشند:
- موقعیت چیپ LED
- نقطه کانونی
- عمق قرارگیری لامپ
- اتصال الکتریکی
- توان مصرفی
- سیستم خنککننده
- فضای پشت چراغ
اگر پایه با استفاده از یک تبدیل تغییر کند اما موقعیت منبع نور نسبت به اپتیک چراغ درست نباشد، ممکن است نور خروجی بهدرستی روی جاده شکل نگیرد.
بنابراین برای استفاده روزمره، انتخاب هدلایت با پایه صحیح و مخصوص چراغ خودرو، گزینه مطمئنتری است.
آیا پایه H1 از H7 بهتر است؟
خیر.
این سؤال اساساً مقایسه درستی نیست.
H1 و H7 دو استاندارد متفاوت لامپ هستند.
هیچکدام ذاتاً بهتر نیستند.
همین موضوع درباره:
- H4 و H7
- H11 و H8
- HB3 و HB4
نیز صدق میکند.
معیار انتخاب این است:
کدام پایه برای چراغ خودروی من طراحی شده است؟
آیا H4 و H7 قابل جایگزینی هستند؟
خیر، بهصورت مستقیم نباید آنها را جایگزین یکدیگر دانست.
H4 برای عملکرد نور بالا و پایین در یک لامپ طراحی شده، در حالی که H7 یک لامپ تکعملکردی است.
بنابراین حتی اگر بتوانید از نظر فیزیکی تغییراتی ایجاد کنید، این به معنی تبدیل استاندارد و صحیح چراغ نیست.
پایه مناسب را فقط بر اساس نور بالا یا پایین انتخاب نکنید
این هم یک نکته مهم است.
ممکن است در یک خودرو:
نور پایین = H7
باشد.
اما در خودروی دیگری:
نور پایین = H4
باشد.
یا حتی در یک مدل خودرو، بسته به نسخه چراغ، پایه متفاوت باشد.
بنابراین عباراتی مانند:
«H7 پایه نور پایین است»
را باید به شکل زیر اصلاح کنیم:
H7 یکی از پایههای رایج برای نور پایین است، اما کاربرد آن به طراحی چراغ خودرو بستگی دارد.

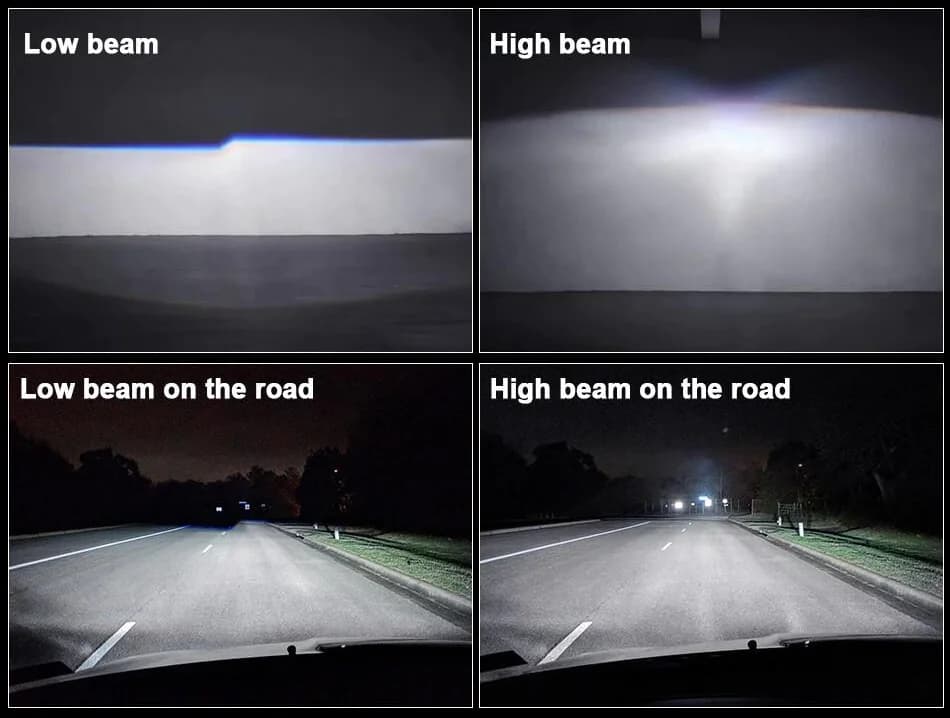

چرا انتخاب پایه صحیح روی کیفیت نور تأثیر دارد؟
پایه فقط مسئله «جا شدن لامپ» نیست.

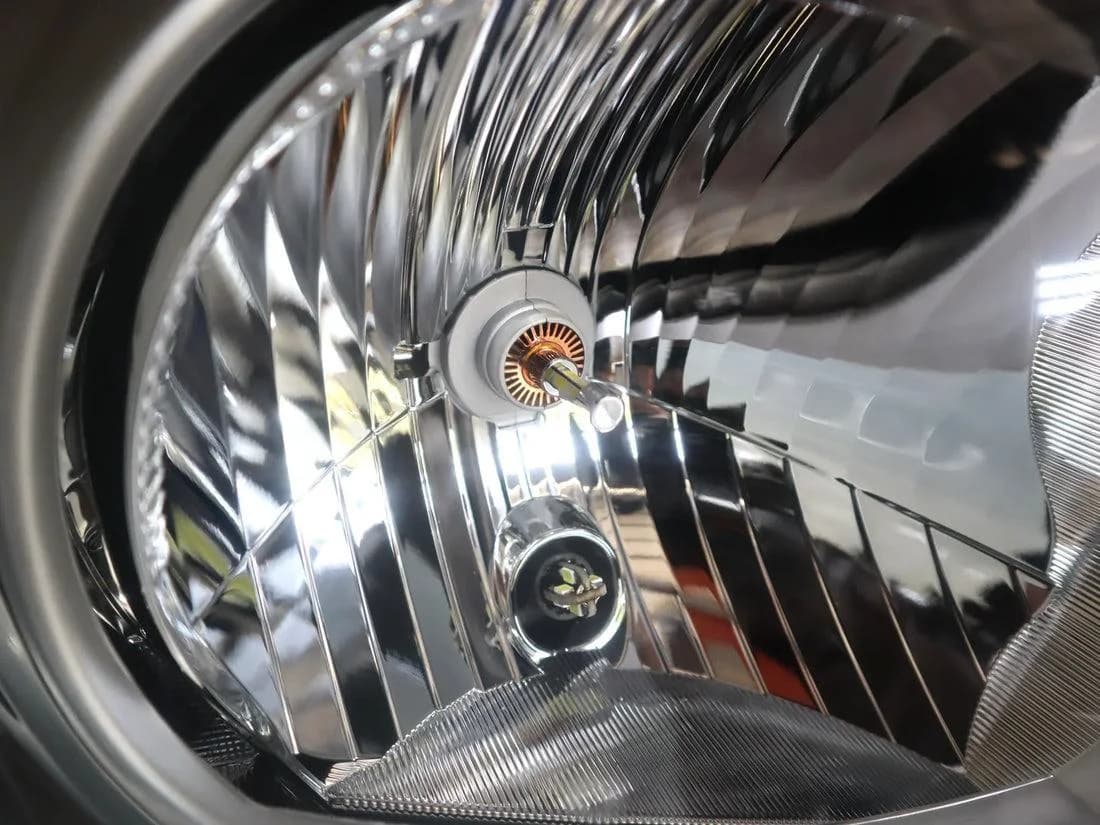

در چراغ خودرو، موقعیت منبع نور نسبت به بازتابدهنده یا لنز اهمیت زیادی دارد.
اگر هدلایت در موقعیت نادرست قرار بگیرد، حتی اگر روشن شود، ممکن است:
- پرتو نور شکل مناسبی نداشته باشد؛
- مرز نور پایین خراب شود؛
- نقاط تاریک ایجاد شود؛
- نور به اطراف پخش شود؛
- باعث خیرگی راننده مقابل شود.
بنابراین:
لامپ باید هم از نظر پایه و هم از نظر طراحی منبع نور با چراغ سازگار باشد.
پایه هدلایت را از روی ظاهر تشخیص دهیم؟
بهتر است نه.
ممکن است دو لامپ از نظر ظاهری بسیار شبیه باشند اما پایه متفاوتی داشته باشند.
به همین دلیل تشخیص حرفهای باید بر اساس:
کد لامپ + شکل پایه + مشخصات خودرو
انجام شود.
تصویر ظاهری بهتنهایی معیار مطمئنی نیست.
راهنمای جامع خرید هدلایت خودرو؛ انتخاب پایه مناسب و لومن واقعی
قبل از خرید هدلایت این 7 مرحله را انجام دهید
1. مدل دقیق خودرو را مشخص کنید
مثلاً فقط «206» کافی نیست.
سال، تیپ و نوع چراغ میتواند مهم باشد.
2. جایگاه چراغ را مشخص کنید
آیا برای:
- نور پایین؟
- نور بالا؟
- مهشکن؟
هدلایت میخواهید؟
3. کد لامپ فعلی را بررسی کنید
اگر امکان دارد، کد روی لامپ را بخوانید.
4. جدول پایه را با اطلاعات خودرو تطبیق دهید
جدول را نقطه شروع قرار دهید، نه تنها منبع تصمیمگیری.
5. نوع چراغ را بررسی کنید
چراغ فابریک با چراغ تعویضشده ممکن است مشخصات متفاوتی داشته باشد.
6. ابعاد هدلایت را بررسی کنید
پایه صحیح بهتنهایی کافی نیست.
فن، هیتسینک یا Driver نیز باید داخل فضای چراغ جا شود.
7. قبل از خرید در صورت وجود ابهام سؤال کنید
اگر اطلاعات منابع مختلف با هم اختلاف دارد، قبل از خرید بر اساس حدس سفارش ندهید.
چکلیست سریع انتخاب پایه
اگر میخواهید خیلی سریع پایه مناسب را پیدا کنید:
این روش بسیار مطمئنتر از این است که صرفاً در گوگل بنویسید:
«هدلایت مناسب پژو 206»
خرید چراغ و روشنایی خودرو از کارآپ۲۴
مشاهده همهجمعبندی
پایه هدلایت، یکی از اولین مشخصاتی است که قبل از خرید باید مشخص شود؛ اما شماره پایه بهتنهایی کافی نیست.
H1، H3، H4، H7، H8، H9، H11، HB3 و HB4 استانداردهای متفاوتی هستند و هرکدام ساختار و کاربرد مشخصی دارند.
مهمترین نکته این است که:
یک پایه مشخص الزاماً به یک خودرو یا یک جایگاه خاص محدود نیست.
ممکن است H7 در یک خودرو برای نور پایین، در خودروی دیگر برای نور بالا و در مدل دیگری برای کاربرد متفاوت استفاده شود.
همچنین ممکن است یک خودرو در بخشهای مختلف خود از چند پایه متفاوت استفاده کند.
بنابراین برای انتخاب دقیق، همیشه این سه مورد را با هم بررسی کنید:
مدل دقیق خودرو + جایگاه چراغ + کد پایه لامپ
اگر این سه مورد مشخص باشند، انتخاب هدلایت بسیار سادهتر و کمریسکتر میشود.
سؤالات متداول
آیا میتوان پایه هدلایت را تبدیل کرد؟
تبدیل فیزیکی در برخی موارد ممکن است، اما این به معنی سازگاری صحیح نوری و الکتریکی نیست. در حالت عادی بهتر است هدلایتی با پایه صحیح و مخصوص چراغ خودرو انتخاب شود.
اگر جدولهای اینترنتی درباره پایه خودرو اختلاف داشتند چه کنیم؟
به جدول اعتماد کورکورانه نکنید. کد روی لامپ فعلی، دفترچه خودرو، نوع چراغ و کاتالوگ معتبر را بررسی کنید. اختلاف داده در جدولهای آنلاین واقعاً وجود دارد.
9006 و HB4 یکی هستند؟
بله، HB4 با نام 9006 نیز شناخته میشود و پایه استاندارد آن P22d است.
9005 و HB3 یکی هستند؟
بله، 9005 نام رایج دیگری برای HB3 است و OSRAM آن را با پایه P20d معرفی میکند.
H8 و H11 یکی هستند؟
خیر. هر دو از خانواده PGJ19 هستند اما استاندارد پایه آنها متفاوت است؛ H8 با PGJ19-1 و H11 با PGJ19-2 شناخته میشود.
