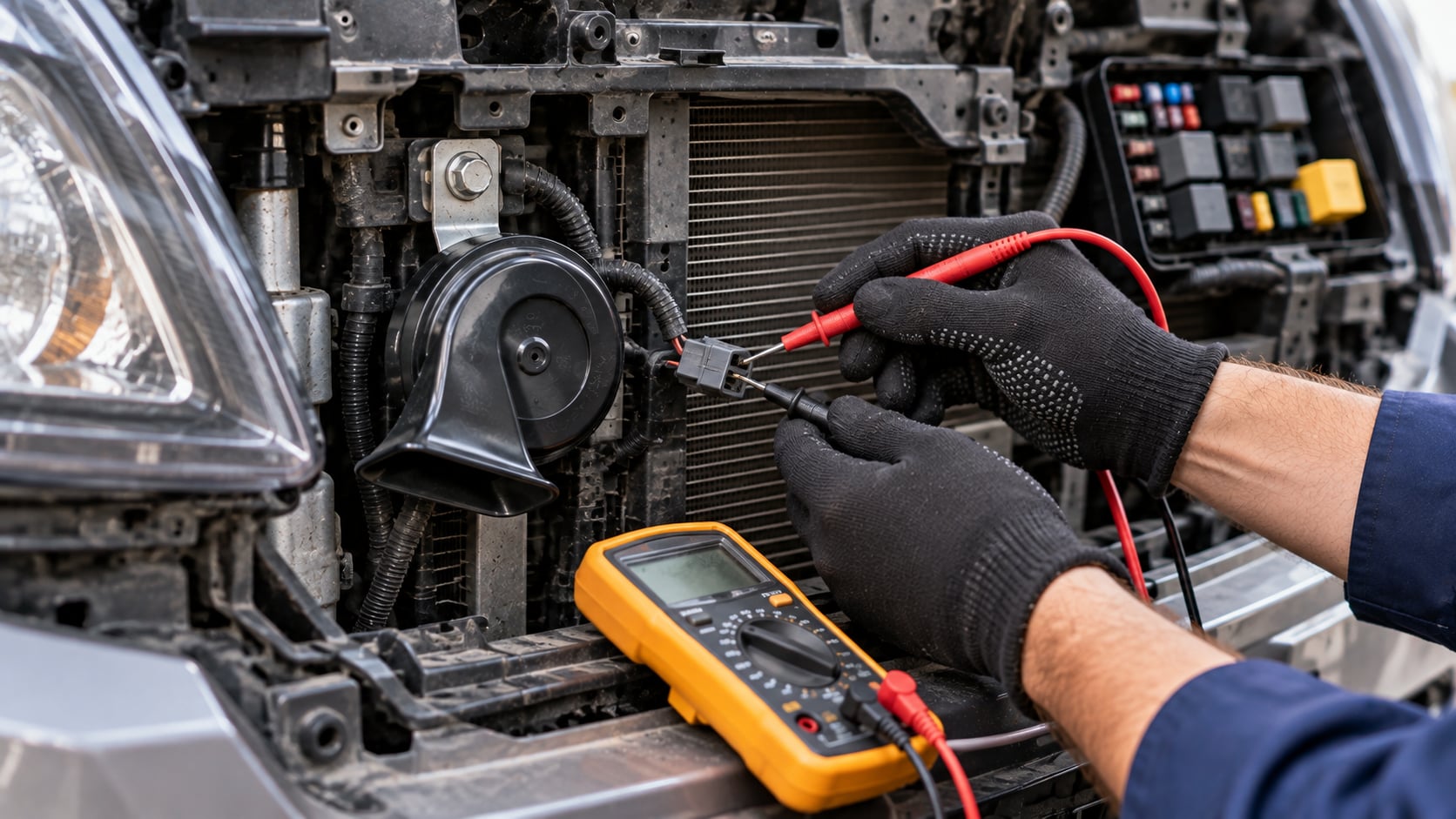

علت کار نکردن یا ضعیف شدن بوق خودرو چیست؟ از فیوز تا رله و خود بوق
وقتی کلید بوق را فشار می‌دهید و هیچ صدایی شنیده نمی‌شود، اولین حدس معمولاً این است:
«بوق سوخته است.»
اما همیشه این‌طور نیست.
مدار بوق از چند بخش تشکیل میشود و خرابی هرکدام می‌تواند عملکرد سیستم را متوقف کند.
HELLA در راهنمای فنی عیب‌یابی بوق، مواردی مانند فیوز، قطعی سیم، اتصال منفی، خوردگی سوکت و خود بوق را از دلایل رایج خرابی معرفی میکند.
بنابراین برای پیدا کردن علت کار نکردن بوق خودرو باید مرحله‌به‌مرحله جلو رفت.
نشانه خرابی بوق را ابتدا دقیق مشخص کنید
قبل از باز کردن قطعات، ببینید مشکل دقیقاً چیست.
بوق ممکن است:
- کاملاً بی‌صدا باشد
- صدای بسیار ضعیف داشته باشد
- صدای خش‌دار یا گرفته ایجاد کند
- گاهی کار کند و گاهی نه
- فقط با فشار شدید روی فرمان کار کند
- هنگام چرخاندن فرمان قطع و وصل شود
- فقط یکی از دو بوق کار کند
- بعد از تعویض فیوز دوباره فیوز را بسوزاند
هرکدام از این نشانه‌ها مسیر عیب‌یابی متفاوتی دارند.
جدول تشخیص سریع خرابی بوق خودرو
| نشانه | موارد محتمل برای بررسی |
|---|---|
| هیچ صدایی وجود ندارد | فیوز، رله، برق ورودی، سیمکشی، کلید بوق، خود بوق |
| صدا ضعیف یا گرفته است | افت ولتاژ، اتصال منفی بد، خوردگی سوکت، خرابی داخلی بوق |
| فقط یکی از دو صدا شنیده میشود | خرابی یکی از بوقهای جفت یا اتصال همان واحد |
| بوق گاهی کار میکند | سوکت، سیم، رله، کلید یا اتصالات فرمان |
| با چرخاندن فرمان قطع و وصل میشود | مدار فرمان، کنتاکت یا مجموعه ارتباطی فرمان |
این جدول فقط مسیر بررسی را مشخص میکند و جای نقشه برق خودروی شما را نمی‌گیرد.

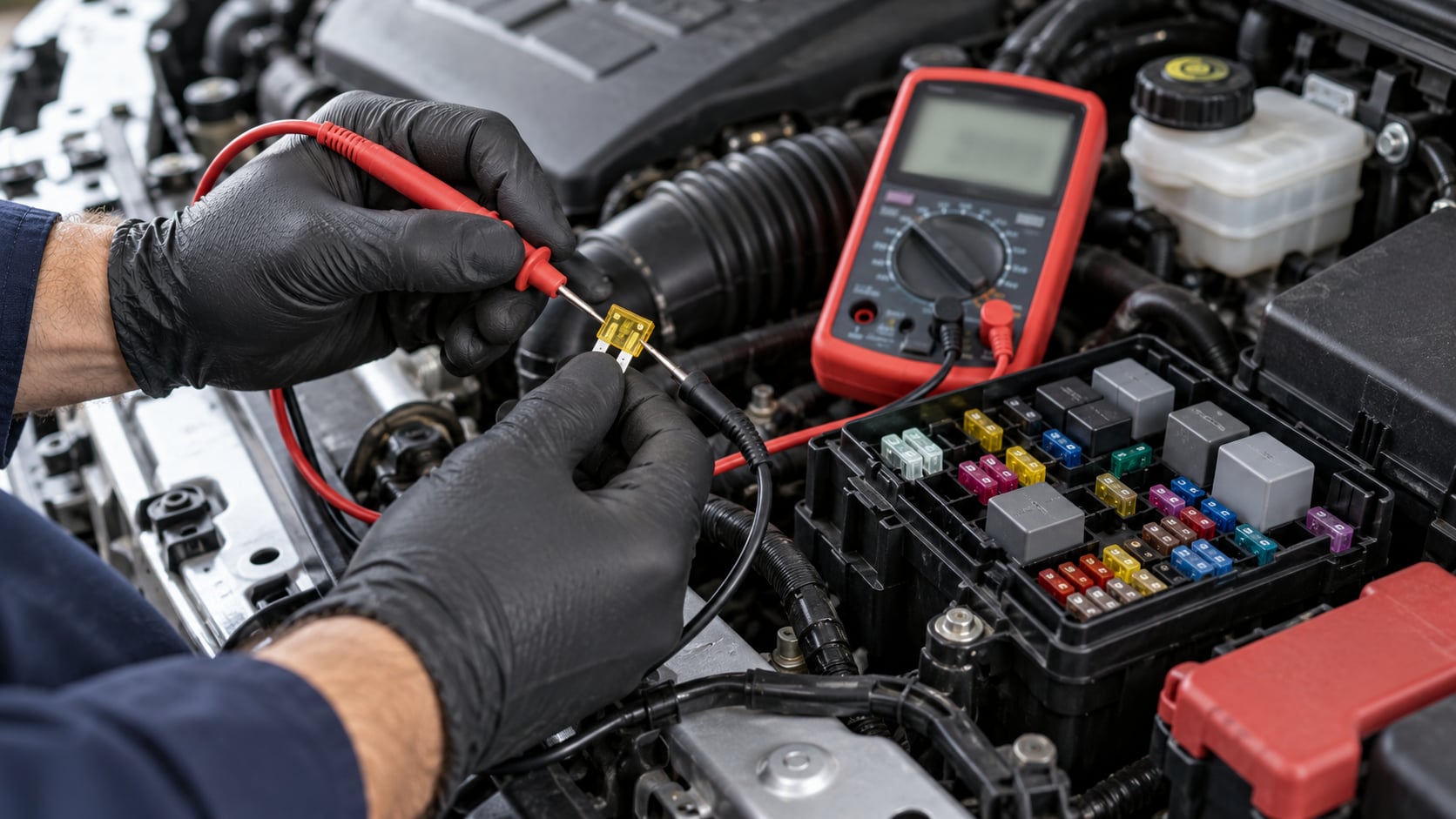

مرحله اول: فیوز بوق را بررسی کنید
یکی از اولین موارد برای بررسی فیوز بوق خودرو است.
فیوز مدار را در برابر جریان بیش از حد و اتصال کوتاه محافظت میکند.
اگر فیوز قطع شده باشد، بوق ممکن است کاملاً از کار بیفتد.
HELLA نیز فیوز را یکی از اولین نقاط بررسی در زمان قطع بوق معرفی میکند و تأکید دارد که بررسی ظاهری همیشه کافی نیست؛ ترک‌های بسیار ریز ممکن است با چشم دیده نشوند.
فیوز بوق کجاست؟
محل فیوز در همه خودروها یکسان نیست.
ممکن است در:
- جعبه فیوز داخل کابین
- جعبه فیوز محفظه موتور
- یا یکی از یونیت‌های توزیع برق
قرار داشته باشد.
بهترین مرجع:
دفترچه خودرو یا نقشه روی جعبه فیوز همان مدل است.
از جدول عمومی اینترنتی برای خودرویی با سال یا تیپ متفاوت استفاده نکنید.
اگر فیوز بوق سوخته بود چه کنیم؟
اگر فیوز فقط یک‌بار سوخته است، جایگزینی با همان ظرفیت تعیین‌شده توسط سازنده خودرو و بررسی عملکرد می‌تواند بخشی از تشخیص باشد.
اما اگر دوباره میسوزد:
فیوز قوی‌تر نصب نکنید.
تکرار سوختن می‌تواند نشانه:
- اتصال کوتاه
- سیم آسیبدیده
- خرابی بوق
- نصب نادرست
- یا مصرف بیش از ظرفیت مدار
باشد.
افزایش آمپراژ فیوز بدون بررسی مدار می‌تواند حفاظت سیمکشی را مختل کند.
مرحله دوم: رله بوق را بررسی کنید
در بسیاری از خودروها، بوق از طریق رله کنترل میشود.
رله اجازه می‌دهد مدار فرمان با جریان کم، مصرف‌کننده پرجریان‌تری مانند بوق را کنترل کند.
اما همه خودروها معماری یکسانی ندارند.
در خودروهای جدید ممکن است کنترل بوق بخشی از:
- BCM
- یونیت برق
- یا ماژول الکترونیکی
باشد.
بنابراین ابتدا نقشه همان خودرو را بررسی کنید.
خرابی رله بوق چه نشانه‌ای دارد؟
ممکن است:
- بوق کاملاً قطع شود
- عملکرد متناوب باشد
- صدای کلیک رله شنیده شود ولی بوق کار نکند
- یا اصلاً فرمان خروجی ایجاد نشود
شنیدن صدای کلیک به‌تنهایی سالم بودن کامل رله و مدار قدرت را ثابت نمی‌کند.

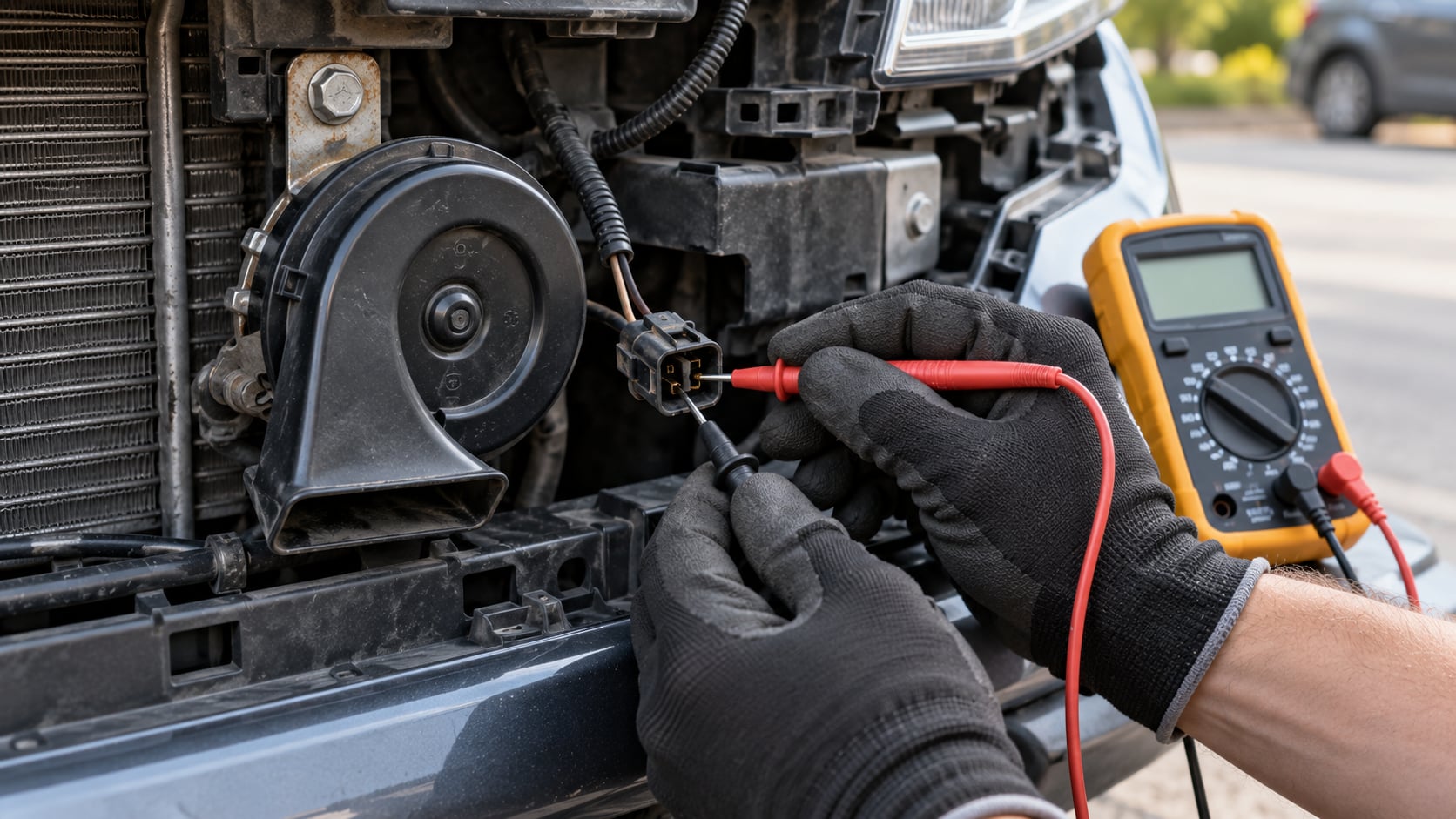

مرحله سوم: ببینید برق به خود بوق می‌رسد یا نه
اگر فیوز و مدار اولیه سالم‌اند، مرحله مهم بعدی بررسی ولتاژ در سوکت بوق است.
هنگام فعال شدن مدار، باید مشخص شود آیا ولتاژ مناسب به بوق می‌رسد یا خیر.
HELLA نیز در عیب‌یابی قطع کامل بوق توصیه میکند ابتدا ولتاژ در اتصال بوق بررسی شود و در صورت نبود ولتاژ، سیمکشی از نظر پیوستگی و قطعی بررسی شود.
دو نتیجه اصلی داریم
برق به بوق می‌رسد ولی بوق کار نمی‌کند
احتمالها:
- خرابی خود بوق
- اتصال منفی بد
- مقاومت بالا در اتصال
- خرابی کانکتور
بیشتر میشوند.
برق به بوق نمی‌رسد
باید مسیر قبل از بوق بررسی شود:
- فیوز
- رله
- سیمکشی
- مدار فرمان
- کلید بوق
- یونیت کنترل
مرحله چهارم: اتصال منفی یا بدنه را بررسی کنید
اتصال منفی ضعیف می‌تواند باعث شود بوق:
- ضعیف صدا دهد
- صدای نامنظم داشته باشد
- گاهی کار کند
- یا اصلاً کار نکند
HELLA خوردگی یا کثیف بودن اتصال منفی را از علل شناخته‌شده صدای ضعیف و نامنظم بوق معرفی میکند.
وجود ولتاژ در سیم مثبت به‌تنهایی برای سالم بودن مدار کافی نیست.
مسیر برگشت جریان نیز باید مناسب باشد.

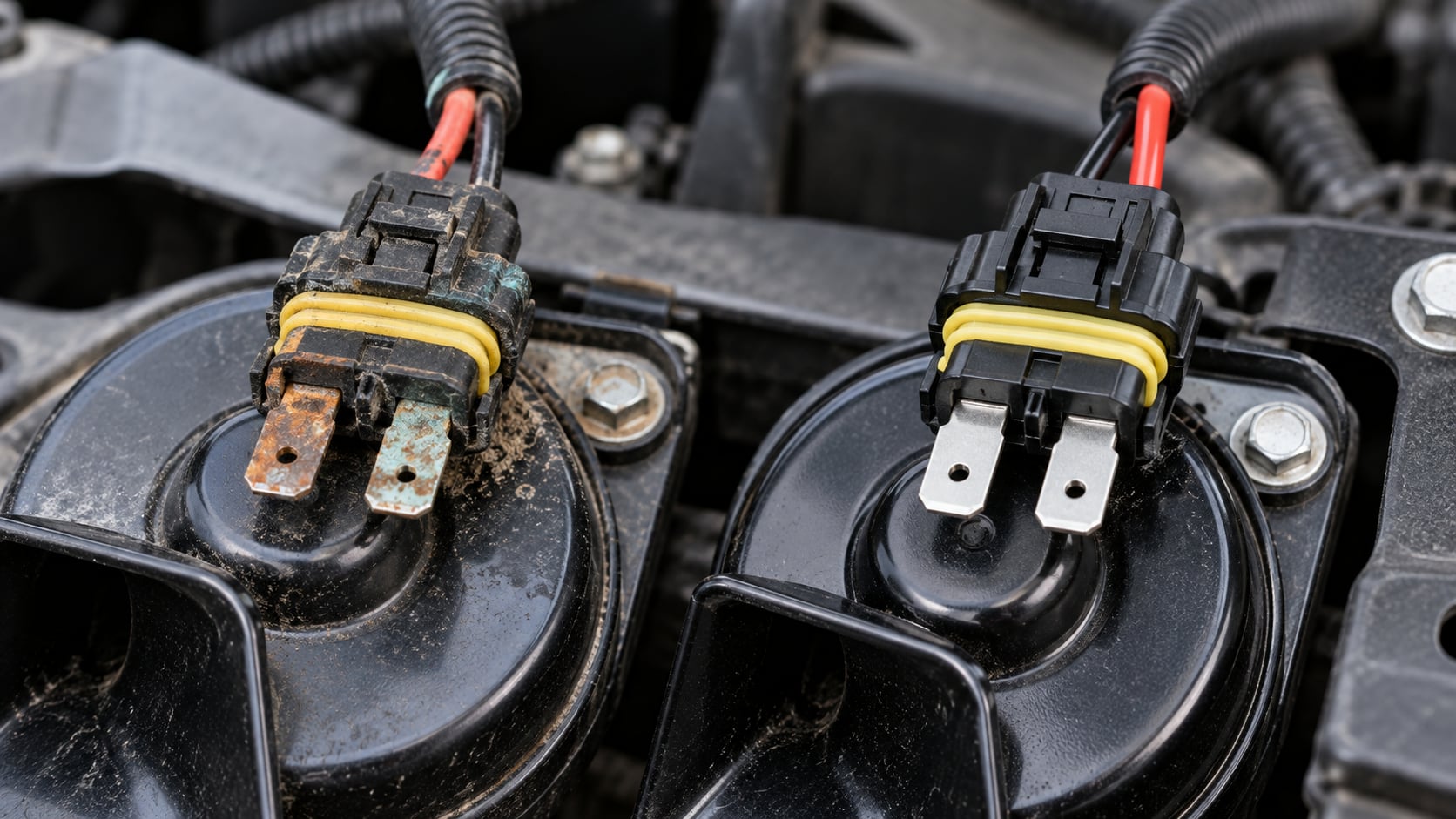

مرحله پنجم: سوکت بوق را بررسی کنید
محل نصب بوق معمولاً در بخش جلویی خودرو است.
به همین دلیل سوکت می‌تواند در معرض:
- آب
- رطوبت
- گردوغبار
- نمک
- تغییر دما
قرار گیرد.
با گذشت زمان ممکن است پایه‌های سوکت:
- اکسید شوند
- شل شوند
- تغییر رنگ دهند
- یا مقاومت الکتریکی پیدا کنند
خوردگی کانکتورها یکی از دلایلی است که HELLA برای ضعف یا عملکرد نامنظم بوق ذکر میکند.
چرا بوق ماشین ضعیف شده است؟
ضعیف شدن بوق خودرو الزاماً به معنی سوختن کامل آن نیست.
علت‌های محتمل عبارت‌اند از:
- افت ولتاژ
- اتصال منفی ضعیف
- سوکت اکسیدشده
- مقاومت بالا در سیم
- خرابی داخلی بوق
- نفوذ رطوبت
- خرابی یکی از دو بوق
خرابی یکی از بوقهای جفت چه صدایی ایجاد میکند؟
اگر خودرو دو بوق با فرکانس‌های متفاوت داشته باشد، از کار افتادن یکی از آنها ممکن است باعث شود صدا:
- نازک‌تر
- بم‌تر
- ضعیف‌تر
- یا متفاوت از گذشته
شنیده شود.
برای مثال یک مجموعه می‌تواند شامل:
- Low Tone
- High Tone
باشد.
اگر فقط یکی کار کند، صدای ترکیبی قبلی دیگر وجود ندارد.
بنابراین تغییر ناگهانی شخصیت صدا می‌تواند نشانه خرابی یکی از واحدها باشد.
چرا بوق صدای خش‌دار یا گرفته دارد؟
چند علت محتمل:
- افت ولتاژ هنگام کار
- اتصال منفی نامناسب
- خوردگی ترمینال‌ها
- آسیب مکانیکی داخلی
- رطوبت یا آلودگی
- خرابی دیافراگم بوق
قبل از تعویض قطعه باید وضعیت تغذیه الکتریکی بررسی شود.
اگر ولتاژ و اتصال‌ها مناسب‌اند اما صدا همچنان خراب است، احتمال خرابی خود بوق بیشتر میشود.
آیا باتری ضعیف روی بوق اثر می‌گذارد؟
اگر ولتاژ سیستم به‌طور غیرطبیعی پایین باشد، عملکرد مصرف‌کننده‌های برقی از جمله بوق می‌تواند تغییر کند.
اما اگر تنها بوق مشکل دارد و:
- استارت طبیعی است
- چراغ‌ها عادی‌اند
- تجهیزات دیگر مشکلی ندارند
نباید بدون تست، باتری را مقصر دانست.
باید ولتاژ مدار بوق در زمان عملکرد اندازه‌گیری شود.
سیمکشی بوق چگونه خراب میشود؟
سیم‌ها و کانکتورهای بخش جلویی خودرو در معرض شرایط سختی قرار دارند.
مشکلات احتمالی:
- پارگی سیم
- ساییدگی عایق
- شل شدن اتصال
- خوردگی
- کشیدگی دسته سیم
- آسیب ناشی از تعمیر قبلی
- اتصال کوتاه به بدنه
HELLA قطعی سیم را نیز یکی از دلایل متداول قطع کامل بوق معرفی میکند.
اگر بوق فقط بعضی وقت‌ها کار میکند چه کنیم؟
خرابی متناوب معمولاً نیاز به توجه بیشتری دارد.
موارد زیر را بررسی کنید:
- سوکت شل
- سیم نیمه‌قطع
- رله معیوب
- خوردگی
- کلید بوق
- مدار فرمان
مهم است مشخص کنید مشکل با چه شرایطی تکرار میشود.
مثلاً:
- با تکان خودرو؟
- پس از باران؟
- هنگام چرخاندن فرمان؟
- فقط با فشار دادن یک قسمت فرمان؟
- بعد از گرم شدن خودرو؟
این جزئیات میتوانند محل خرابی را محدود کنند.
اگر بوق فقط با فشار دادن یک سمت فرمان کار کند چه؟
در این حالت احتمال مشکل در بخش فرمان یا تماس‌های مربوط به کلید بوق بیشتر میشود.
اما این ناحیه حساس است؛ زیرا در بسیاری از خودروهای جدید مجموعه ایربگ راننده نیز داخل فرمان قرار دارد.
HELLA در یک نمونه فنی MINI F56 توضیح می‌دهد که خرابی اتصالات داخل فرمان می‌تواند باعث عملکرد نامنظم بوق شود و صراحتاً تأکید میکند باز کردن مجموعه ایربگ باید فقط توسط فرد متخصص انجام شود.
بنابراین برای بررسی اولیه لازم نیست ایربگ فرمان را باز کنید.
اگر با چرخاندن فرمان بوق قطع و وصل شود چه؟
این نشانه می‌تواند توجه را به بخش‌های مرتبط با مدار فرمان جلب کند.
اما تشخیص دقیق ممکن است نیازمند بررسی:
- کنتاکت‌ها
- سیم‌ها
- مجموعه ارتباطی فرمان
- ماژول‌ها
باشد.
اگر برای دسترسی به قطعه نیاز به باز کردن ایربگ وجود دارد، کار را به تعمیرکار متخصص بسپارید.
آیا خرابی فنر ساعتی می‌تواند باعث قطع بوق شود؟
در بعضی خودروها مدارهای فرمان از طریق مجموعه‌ای که معمولاً با نام Clock Spring یا فنر ساعتی شناخته میشود عبور می‌کنند.
خرابی این مجموعه می‌تواند بسته به طراحی خودرو روی عملکرد بعضی تجهیزات فرمان اثر بگذارد.
اما فقط از روی قطع بوق نمی‌توان فنر ساعتی را خراب اعلام کرد.
تشخیص باید با نقشه برق و تست انجام شود.
بعد از نصب بوق جدید فیوز میسوزد؛ مشکل چیست؟
این حالت باید جدی گرفته شود.
احتمالها شامل:
- جریان مصرفی بالاتر بوق جدید
- اتصال اشتباه
- اتصال کوتاه
- سیم نامناسب
- خرابی بوق
- مدار نامتناسب
هستند.
HELLA در راهنمای تعویض بوق تأکید میکند مصرف توان محصول جدید باید محاسبه و ظرفیت سیمکشی، رله و سیستم حفاظتی خودرو بررسی شود.
راه‌حل صحیح فیوز بزرگ‌تر بدون محاسبه نیست.
چرا بعد از نصب بوق قوی‌تر صدا ضعیف است؟
ممکن است بوق جدید سالم باشد اما جریان کافی دریافت نکند.
موارد قابل بررسی:
- سیم نازک
- افت ولتاژ
- رله نامناسب
- اتصال منفی ضعیف
- کانکتور نامناسب
- مصرف بالاتر از ظرفیت مدار
یک بوق پرقدرت با تغذیه ضعیف الزاماً صدای بهتری ایجاد نمی‌کند.
آیا محل نصب روی صدای بوق اثر دارد؟
بله.
نصب بوق باید روی پایه محکم و در محل مناسب انجام شود.
HELLA در دستور نصب عمومی خود توصیه میکند بوق روی براکت پایدار نصب شود و محل نصب تا حد ممکن در برابر پاشش مستقیم آب محافظت شود. همچنین تغییر یا دستکاری براکت و مهره تنظیم بعضی بوق‌ها می‌تواند عملکرد الکترومکانیکی آنها را تغییر دهد.
بنابراین:
- بوق را آزاد و آویزان نگذارید
- براکت را بدون دلیل تغییر ندهید
- دهانه بعضی بوق‌ها را در محل نامناسب قرار ندهید
آیا می‌توان برای تست مستقیم بوق را به باتری وصل کرد؟
تست مستقیم یک روش فنی شناخته‌شده است، اما باید فقط زمانی انجام شود که:
- ولتاژ بوق مشخص باشد
- قطب‌بندی و اتصال صحیح معلوم باشد
- سیم مناسب و حفاظت مدار استفاده شود
- خطر اتصال کوتاه کنترل شود
اگر تجربه کار با برق خودرو ندارید، اندازه‌گیری ولتاژ در سوکت یا تست توسط برق‌کار خودرو گزینه ایمن‌تری است.
چه زمانی خود بوق باید تعویض شود؟
تعویض بوق زمانی منطقی‌تر است که مشخص شود:
- ولتاژ مناسب به آن می‌رسد
- اتصال منفی سالم است
- سوکت و سیم‌ها مشکل ندارند
- فرمان بوق برقرار است
- اما قطعه صدایی تولید نمی‌کند یا صدای آن غیرطبیعی باقی مانده است
در این حالت باید محصول جایگزین از نظر مشخصات با خودرو تطبیق داده شود.
برای انتخاب می‌توانید مقاله راهنمای خرید بوق خودرو را بخوانید.
هنگام تعویض بوق چه مشخصاتی را یادداشت کنیم؟
پیش از خرید بوق جدید، موارد زیر را از قطعه فعلی و خودرو ثبت کنید:
| مشخصه | مقدار واقعی / قابل‌تأیید برای Honda Civic LX 2022 |
|---|---|
| ولتاژ نامی | سیستم الکتریکی خودرو 12 ولت؛ بوق جایگزین باید با سیستم 12V سازگار باشد |
| تعداد بوق | 2 عدد |
| تکی یا جفت | جفت؛ یک High Note و یک Low Note |
| توان | توان وات بوقهای OEM در کاتالوگ قطعات Honda اعلام نشده |
| جریان | جریان هر بوق به‌صورت جداگانه توسط Honda در منابع بررسی‌شده اعلام نشده؛ کل مدار با فیوز 10A محافظت میشود |
هرچه این اطلاعات کامل‌تر باشد، احتمال انتخاب اشتباه کمتر میشود.
ترتیب پیشنهادی عیب‌یابی بوق خودرو
برای جلوگیری از تعویض بی‌دلیل قطعات، این ترتیب منطقی است:
۱. تشخیص دقیق نشانه
↓
۲. بررسی فیوز
↓
۳. بررسی نقشه و رله یا مدار کنترل
↓
۴. بررسی ولتاژ در سوکت بوق
↓
۵. بررسی اتصال منفی
↓
۶. بررسی سوکت و سیمکشی
↓
۷. تست خود بوق
↓
۸. بررسی مدار کلید فرمان در صورت لزوم
↓
۹. تعویض قطعه فقط پس از مشخص شدن مشکل
این ترتیب باعث میشود قبل از خرید بوق جدید مشخص شود خرابی واقعاً از خود قطعه است یا مدار.
چه کارهایی را انجام ندهیم؟
فیوز بزرگ‌تر نصب نکنید
اگر فیوز میسوزد، علت را پیدا کنید.
سیم را مستقیم و بدون حفاظت به باتری نبرید
بوق پرجریان است و مدار باید حفاظت مناسب داشته باشد.
ایربگ فرمان را برای بررسی کلید بوق باز نکنید
این بخش باید توسط فرد متخصص بررسی شود.
فقط از روی صدای ضعیف بوق جدید نخرید
اول برق، اتصال منفی و سوکت را بررسی کنید.
از روی عبارت «قوی‌تر» درباره سازگاری نتیجه نگیرید
یک بوق پرمصرف‌تر ممکن است نیازهای برقی متفاوتی داشته باشد.
جمع‌بندی؛ چرا بوق خودرو کار نمی‌کند؟
علت کار نکردن بوق خودرو می‌تواند بسیار ساده یا چندمرحله‌ای باشد.
مهم‌ترین موارد عبارت‌اند از:
- فیوز
- رله
- سیمکشی
- سوکت
- اتصال منفی
- افت ولتاژ
- خود بوق
- کلید فرمان
- مدار کنترل خودرو
اگر بوق کاملاً خاموش است، از فیوز و وجود ولتاژ شروع کنید.
اگر صدای بوق ضعیف یا گرفته شده است، اتصال منفی، خوردگی سوکت و افت ولتاژ اهمیت بیشتری پیدا می‌کنند.
اگر مشکل با چرخاندن فرمان یا فشار دادن قسمت خاصی از فرمان تغییر میکند، ناحیه فرمان باید توسط فرد متخصص بررسی شود؛ به‌خصوص وقتی دسترسی مستلزم باز کردن ایربگ باشد.
پس از تأیید خرابی خود قطعه می‌توانید مدل‌های جایگزین را در دسته بوق خودرو بررسی کنید.
سایر محصولات هشدار و امنیت خودرو نیز در دسته ایمنی، ضدسرقت و هشدار قرار دارند.
سؤالات متداول
آیا بوق خراب قابل تعمیر است؟
بعضی مشکلات از اتصالات و سیمکشی هستند و با تعمیر مدار حل میشوند. اگر خود واحد بوق آسیب داخلی داشته باشد، تعویض معمولاً گزینه منطقیتری است.
چرا فیوز بوق مرتب میسوزد؟
اتصال کوتاه، سیم آسیبدیده، خرابی بوق یا مصرف بیش از ظرفیت مدار از احتمالها هستند. فیوز با آمپراژ بیشتر بدون تشخیص علت نصب نکنید.
چرا بوق با چرخاندن فرمان قطع میشود؟
ممکن است مشکل در مدار ارتباطی فرمان یا اتصالات آن باشد. اگر بررسی نیازمند باز کردن ایربگ است باید به تعمیرکار متخصص سپرده شود.
