لیور و گردگیر دنده در مرکز کابین کنار هم دیده می‌شوند، اما نقش یکسانی ندارند. لیور یا اهرم انتخاب دنده، ورودی دست راننده را به سازوکار انتخاب نسبت منتقل میکند؛ گردگیر نیز فضای اطراف بخش متحرک را میپوشاند و نمای کنسول را تکمیل میکند. سردنده، قاب، بوش، کابل، میله رابط، قفل دنده عقب و نشانگر وضعیت از دیگر اجزایی هستند که ممکن است در این مجموعه حضور داشته باشند.
شناخت تفاوت قطعه ظاهری و مکانیکی اهمیت دارد. تعویض گردگیر پاره یا سردنده فرسوده میتواند ظاهر و حس تماس را بهتر کند، اما لقی زیاد اهرم، جا نرفتن دنده، صدای سایشی یا بیرون‌زدن دنده با یک روکش تازه برطرف نمی‌شود. چنین نشانه‌هایی به عیب‌یابی مجموعه تعویض دنده، کلاچ یا گیربکس نیاز دارند.
پاسخ کوتاه: لیور دنده اهرمی برای انتخاب وضعیت گیربکس است؛ گردگیر، بخش متحرک و دهانه کنسول را میپوشاند؛ سردنده محل گرفتن دست است و بوش‌ها، کابل یا میله‌ها حرکت لیور را به مکانیزم گیربکس منتقل و هدایت می‌کنند. وظیفه و شکل این اجزا در خودرو دستی، اتوماتیک و شیفتر الکترونیکی متفاوت است.
لیور و گردگیر دنده دقیقاً چه هستند؟
لیور دنده
لیور همان اهرمی است که راننده با حرکت آن وضعیت یا دنده موردنظر را انتخاب میکند. در خودروی دستی، حرکت لیور از طریق میله‌ها یا کابل‌ها به مکانیزم انتخاب گیربکس منتقل میشود. در برخی خودروهای اتوماتیک نیز لیور کابل یا اتصال مکانیکی دارد و در مدل‌های جدیدتر ممکن است فرمان را به‌صورت الکترونیکی ارسال کند.
طول، زاویه و مسیر حرکت لیور بخشی از طراحی ارگونومیک و مکانیکی خودروست. کوتاه‌کردن یا تغییر جرم آن میتواند حس تعویض دنده و نیروی وارد بر مجموعه را عوض کند. ظاهر مشابه دو لیور به معنی سازگاری مکانیکی یکسان نیست.
گردگیر دنده
گردگیر پوششی انعطاف‌پذیر است که پیرامون لیور قرار میگیرد و فاصله متحرک میان اهرم و کنسول را میپوشاند. ممکن است از چرم، چرم مصنوعی، پارچه، لاستیک یا ترکیب چند ماده ساخته شود. گردگیر معمولاً به سردنده یا حلقه بالایی و قاب پایین متصل میشود.
نقش اصلی گردگیر، تکمیل ظاهر، پوشاندن زیرکار و کاهش ورود آلودگی سطحی به دهانه کنسول است. این قطعه آب‌بندی کامل یا محافظ سازوکار گیربکس در برابر تمام گردوغبار نیست. بعضی خودروها زیر گردگیر تزئینی، یک پوشش لاستیکی یا عایق دوم نیز دارند.
متعلقات دنده
این عنوان میتواند قطعات تزئینی مانند سردنده و قاب یا اجزای عملکردی مانند بوش، فنر، کابل، میله و قفل انتخاب را شامل شود. هنگام خرید یا تعمیر، نام دقیق قطعه و محل آن ضروری است؛ عبارت «متعلقات دنده» برای تشخیص سازگاری کافی نیست.
اجزای قابل مشاهده لیور و گردگیر دنده
سردنده
قطعهای است که راننده با دست میگیرد. شکل، قطر، بافت و دمای سطح آن بر حس کاربری اثر دارند. روی سردنده دستی معمولاً الگوی دنده چاپ یا حک میشود و در نمونه اتوماتیک ممکن است دکمه آزادکن، کلید جانبی یا قطعه تزئینی داشته باشد.
سردنده با اتصال رزوه‌ای، فشاری، خار، پیچ جانبی یا سازوکار اختصاصی نصب میشود. کشیدن یا چرخاندن بدون شناخت نوع اتصال ممکن است به لیور، کابل داخل سردنده یا صورت فرد آسیب بزند.
قاب گردگیر
قاب، لبه پایین گردگیر را در کنسول نگه می‌دارد. خارهای آن باید با شکل کنسول منطبق باشند و بدون فاصله بنشینند. شکستگی خار باعث لق‌شدن، صدای تریم یا بالا آمدن گردگیر میشود.
حلقه یا بست بالایی
گردگیر ممکن است با بست، گیره، حلقه یا دوخت به زیر سردنده متصل شود. اتصال باید اجازه حرکت کامل لیور را بدهد و لبه تیز آن پارچه را نبرد. بست ضخیم یا جای‌گذاری اشتباه میتواند زیر سردنده گیر کند.
الگوی دنده و نشانگر وضعیت
در خودرو دستی، الگو باید با آرایش واقعی گیربکس مطابقت داشته باشد. نصب سردنده با الگوی متفاوت میتواند راننده دیگر را گمراه کند. در اتوماتیک، حروف وضعیت ممکن است روی قاب، صفحه روشن‌شونده یا نمایشگر خودرو نشان داده شوند.
دکمه‌ها و کلیدها
برخی لیورها دکمه آزادکن، اوردرایو، حالت اسپرت، تعویض دستی یا قفل انتخاب دارند. این بخش‌ها صرفاً تزئینی نیستند. سردنده جایگزین باید مسیر مکانیکی یا اتصال برقی آن‌ها را درست حفظ کند.

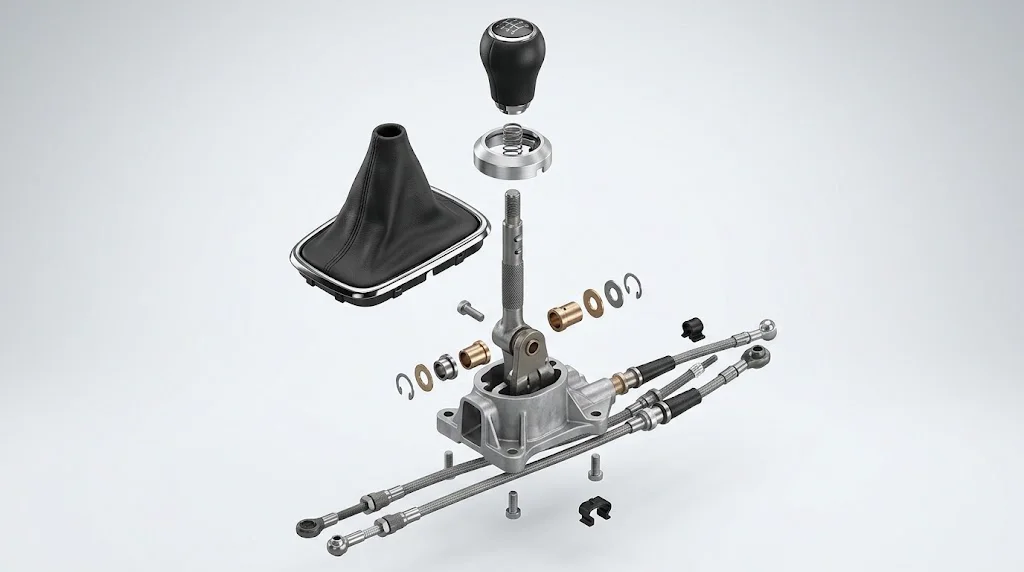

اجزای زیر لیور و گردگیر دنده
محور و مفصل لیور
محور اصلی روی یک مفصل یا پایه حرکت میکند. هندسه این قسمت مسیر تعویض دنده را تعیین میکند. خشکی، لقی یا شکستگی پایه میتواند حس اهرم را تغییر دهد.
بوش‌ها
بوش قطعهای کوچک اما مؤثر در هدایت حرکت و کاهش لقی است. فرسودگی بوش ممکن است باعث بازی جانبی، مسیر مبهم یا صدای تق‌تق شود. تعویض بوش باید با اندازه، جنس و محل درست انجام شود؛ بوش بسیار سفت نیز حرکت را مختل میکند.
کابل یا میله رابط
حرکت لیور از طریق کابل‌های انتخاب و تعویض یا میله‌های مکانیکی به گیربکس می‌رسد. کشیدگی، تنظیم نادرست، شکستگی سرکابل یا خشکی مفصل میتواند انتخاب دنده را سخت یا نامطمئن کند.
فنرها و مکانیزم برگشت
فنرها لیور را به مسیر خنثی برمی‌گردانند یا برای ورود به برخی دنده‌ها مقاومت تعریف می‌کنند. ضعیف‌شدن یا جابه‌جایی آن‌ها ممکن است حس مرکزشدن را از بین ببرد. افزودن فنر متفرقه بدون مشخصات میتواند بار نامناسب ایجاد کند.
قفل دنده عقب
برای جلوگیری از انتخاب ناخواسته دنده عقب، بعضی خودروها حلقه بالارونده، فشار رو به پایین، مسیر جانبی یا مانع مکانیکی دارند. هر سردنده و گردگیر جایگزین باید حرکت کامل این سازوکار را حفظ کند.
پوشش داخلی و عایق
زیر گردگیر تزئینی ممکن است پوشش لاستیکی، فوم یا عایق وجود داشته باشد که صدا، گرما و ورود آلودگی از تونل را محدود میکند. حذف آن برای ایجاد فضای بیشتر میتواند صدای کابین یا نفوذ گرما را افزایش دهد.
تفاوت لیور و گردگیر دنده در خودرو دستی و اتوماتیک
| ویژگی | دنده دستی | اتوماتیک مکانیکی | شیفتر الکترونیکی |
|---|---|---|---|
| نوع فرمان راننده | حرکت در الگوی دنده‌ها | انتخاب P، R، N، D و حالت‌ها | فرمان کلیدی یا حسگری |
| اتصال رایج | کابل یا میله | کابل، میله یا مکانیزم انتخاب | سیم و شبکه الکترونیکی |
| قفل ایمنی | قفل دنده عقب |
در خودروی اتوماتیک، سامانه شیفت‌لاک ممکن است با پدال ترمز و برق خودرو مرتبط باشد. مشکل خروج از P یا حرکت غیرعادی لیور را نباید فقط به قاب یا گردگیر نسبت داد. عیب‌یابی باید مکانیزم قفل، سوئیچ ترمز، کابل و واحدهای مربوط را در نظر بگیرد.
در شیفتر الکترونیکی، ظاهر اهرم نشان‌دهنده اتصال مکانیکی مستقیم نیست. تعویض ماژول یا دستگیره ممکن است به قطعه رمزگذاری‌شده، کالیبراسیون یا دستور تعمیراتی ویژه نیاز داشته باشد.
کاربرد گردگیر در مجموعه لیور و گردگیر دنده
گردگیر چند وظیفه محدود اما مهم دارد:
- پوشاندن دهانه و اجزای زیر کنسول؛
- ایجاد نمای هماهنگ با تریم داخلی؛
- حرکت همراه لیور بدون نمایان‌شدن شکاف؛
- کاهش ورود گردوغبار و ذرات سطحی؛
- جلوگیری از تماس مستقیم دست و اشیا با زیرکار؛
- کمک محدود به کاهش صدای عبوری، اگر بخشی از ساختار چندلایه باشد.
گردگیر نباید مسیر حرکت لیور را تعیین کند. اگر پارچه کوتاه یا دوخت سفت باعث کشش لیور میشود، محصول یا نصب مناسب نیست. همچنین گردگیر برای نگه‌داشتن کابل، پوشاندن نشتی روغن یا جبران شکستگی قاب طراحی نشده است.
کاربرد سردنده چیست؟
سردنده سطح تماس راننده با اهرم است. شکل مناسب به گرفتن مطمئن کمک میکند و الگوی دنده اطلاعات لازم را ارائه میدهد. وزن و ارتفاع آن نیز میتواند حس نیروی لازم برای حرکت اهرم را تغییر دهد.
سطح فلزی در آفتاب یا سرمای شدید دمای نامطلوبی پیدا میکند؛ چرم و پلیمر رفتار حرارتی متفاوتی دارند. انتخاب جنس باید علاوه بر ظاهر، با شرایط اقلیمی و میزان استفاده هماهنگ باشد.
در خودروی اتوماتیک، سردنده ممکن است بخشی از دکمه آزادکن و قفل مکانیکی باشد. جایگزینی آن با نمونه عمومی بدون حفظ این عملکرد خطرناک است.
لیور کوتاه یا Short Shifter چیست؟
لیور کوتاه واقعی با کوتاه‌کردن صرف دسته یکسان نیست. در طراحی شورت‌شیفتر، نسبت اهرم و موقعیت محور تغییر میکند تا مسیر دست کاهش یابد. اجرای نادرست میتواند نیروی لازم را بیشتر، زاویه کابل را نامناسب یا درگیری دنده را ناقص کند.
برش خودسرانه لیور و نصب سردنده پایین‌تر ممکن است فقط ارتفاع را کم کند، نه مسیر مکانیکی استاندارد را. نتیجه میتواند ارگونومی ضعیف و لرزش بیشتر باشد. چنین تغییری باید با قطعه مهندسی‌شده برای همان خودرو انجام شود.
تفاوت لقی طبیعی با خرابی لیور
هر اهرمی مقدار محدودی خلاصی ساخت دارد، اما افزایش محسوس نسبت به گذشته یا حرکت مبهم باید بررسی شود. لقی میتواند از بوش پایه، سرکابل، اتصال روی گیربکس یا خود سردنده باشد. تشخیص فقط با تکان‌دادن بخش بالایی ممکن نیست.
اگر در حالت خاموش و روشن یا با فشردن کلاچ رفتار متفاوت است، این تفاوت سرنخی برای عیب‌یابی است. دشواری جا رفتن دنده ممکن است به کلاچ، روغن گیربکس یا اجزای داخلی نیز مربوط باشد و الزاماً از لیور نیست.
هیچ روکش یا بست تزئینی نباید برای پنهان‌کردن لقی مکانیکی استفاده شود. فشردن اتصال با قطعه نامناسب میتواند شکست ناگهانی یا گیرکردن ایجاد کند.
نشانه‌های خرابی گردگیر و قاب
- پارگی کنار دوخت یا محل خم؛
- پوسته‌شدن سطح چرم مصنوعی؛
- جداشدن از قاب یا حلقه بالا؛
- کشیدگی در دنده‌های دور؛
- گیرکردن زیر سردنده یا قفل عقب؛
- شکستگی خار قاب و ایجاد صدای تریم؛
- بوی رطوبت یا آلودگی عمقی؛
- تغییر رنگ و سفت‌شدن بر اثر گرما؛
- ورود آشغال به دهانه کنسول.
پارگی گردگیر معمولاً بر عملکرد داخلی گیربکس اثر مستقیم ندارد، اما آلودگی بیشتری به فضای کنسول وارد میکند و ممکن است پارچه آزاد به لیور گیر کند. تعویض به‌موقع از آسیب بیشتر قاب و ظاهر کابین جلوگیری میکند.
نشانه‌های خرابی مجموعه لیور و متعلقات
- لقی جانبی بیش از گذشته؛
- دشواری یافتن مسیر دنده‌ها؛
- بازنگشتن مناسب به مرکز در حالت خلاص؛
- صدای تق‌تق یا جیرجیر از زیر کنسول؛
- نیاز به نیروی غیرعادی برای تعویض؛
- گیرکردن یا عمل‌نکردن قفل دنده عقب؛
- ناهماهنگی نشانگر با وضعیت واقعی؛
- بیرون‌زدن لیور از دنده؛
- حرکت خودرو در وضعیتی متفاوت از نشانگر اتوماتیک؛
- نشت مایع یا بوی سوختگی نزدیک تونل.
مواردی مانند بیرون‌زدن دنده، انتخاب وضعیت اشتباه یا مشکل شیفت‌لاک ایمنی‌محورند و باید سریع بررسی شوند. ادامه رانندگی ممکن است به گیربکس یا کنترل خودرو آسیب بزند.
گردگیر تزئینی با گردگیر عملکردی چه تفاوتی دارد؟
روکش چرمی قابل مشاهده بیشتر نقش تریم دارد. زیر آن ممکن است بوت لاستیکی یا آببند دیگری وجود داشته باشد که دهانه تونل را میپوشاند. پارگی بوت داخلی میتواند صدا، بو، گرما یا آلودگی بیشتری وارد کابین کند، حتی اگر گردگیر ظاهری سالم باشد.
در بعضی خودروها این دو نقش در یک قطعه ترکیب شده‌اند. پیش از سفارش باید بررسی شود محصول جایگزین فقط روکش است یا مجموعه قاب و لایه داخلی را نیز دارد. قیمت و روش نصب این دو قابل مقایسه مستقیم نیستند.
جنس‌های رایج گردگیر دنده
چرم طبیعی
حس لمس و ظاهر مطلوبی دارد، اما به نگهداری، کیفیت دوخت و ضخامت مناسب نیاز دارد. چرم بسیار ضخیم در چین‌های کوچک سفت میشود و ممکن است حرکت را محدود کند.
چرم مصنوعی
تنوع رنگ و قیمت بیشتری دارد. کیفیت لایه سطحی و مقاومت در برابر گرما تعیین‌کننده است. نمونه ضعیف در محل تاخوردگی پوسته میشود.
پارچه
سبک و انعطاف‌پذیر است و میتواند برای طراحی‌های خاص مناسب باشد. جذب لکه و شیوه تمیزکاری باید بررسی شود. پارچه خیلی نازک ممکن است شکل زیرکار را نمایان کند.
لاستیک یا پلیمر انعطاف‌پذیر
در پوشش داخلی یا برخی خودروهای کاری رایج است. مقاومت به پارگی، دما و مواد شوینده اهمیت دارد. سفت‌شدن با عمر میتواند ترک ایجاد کند.
جنس سردنده چه اثری دارد؟
فلز دوام و حس وزن متفاوتی دارد، ولی دمای سطح آن در تابستان و زمستان مشکل‌ساز میشود. پلیمر سبک است و طرح‌های متنوع دارد، اما کیفیت ضعیف ترک یا لقی پیدا میکند. چرم یا روکش نرم حس تماس بهتری ارائه میدهد و در معرض سایش دست قرار دارد.
وزن بیشتر سردنده ممکن است حرکت را نرم‌تر احساس‌پذیر کند، اما بار و اینرسی مجموعه را تغییر میدهد. انتخاب بسیار سنگین بدون تأیید سازگاری، تصمیم صرفاً ظاهری نیست. اتصال ایمن و عملکرد قفل‌ها از جنس مهم‌تر است.
سازگاری متعلقات دنده با خودرو
این موارد پیش از خرید ثبت شوند:
- مدل، تیپ، سال و نوع گیربکس؛
- دستی، اتوماتیک مکانیکی یا شیفتر الکترونیکی؛
- الگوی دنده و روش ورود به دنده عقب؛
- قطر و نوع اتصال سردنده؛
- وجود دکمه، سیم یا کابل در سردنده؛
- شکل و ابعاد قاب کنسول؛
- تعداد و محل خارها؛
- ارتفاع و دامنه حرکت لیور؛
- رنگ و جنس تریم مجاور؛
- وجود نشانگر روشن‌شونده.
نام کلی خودرو کافی نیست؛ یک مدل ممکن است با چند گیربکس یا کنسول عرضه شده باشد. اصول تطبیق قطعه در راهنمای انتخاب لوازم خودرو بر اساس مدل ماشین و راهنمای یافتن لوازم جانبی سازگار توضیح داده شده است.
تمیزکاری و نگهداری لیور و گردگیر دنده
گردوغبار اطراف قاب با برس نرم یا مکش ملایم برداشته شود تا داخل کنسول نریزد. پاک‌کننده باید با چرم، پارچه یا پلیمر سازگار باشد. اسپری مستقیم ممکن است مایع را از شکاف به کلیدها و سازوکار زیرین برساند؛ ماده را روی دستمال بزنید.
سردنده و گردگیر مرتب لمس می‌شوند و آلودگی دست روی آن‌ها جمع میشود. تمیزکاری ملایم و دوره‌ای از نیاز به شوینده قوی جلوگیری میکند. مواد براق‌کننده لغزنده روی سردنده می‌توانند گرفتن مطمئن را کاهش دهند.
صدای تازه، لقی قاب یا پارگی کوچک را زود بررسی کنید. دوخت بازشده در مراحل اولیه آسان‌تر ترمیم میشود. اگر مایع داخل کنسول ریخت، فقط سطح را خشک نکنید؛ کلیدها، کانکتورها و مکانیزم زیرین ممکن است نیاز به بازرسی داشته باشند.
آیا تعویض لیور و گردگیر دنده عملکرد را بهتر میکند؟
اگر سردنده لق یا گردگیر سفت و گیرکننده باشد، تعویض قطعه درست میتواند حس استفاده را به حالت عادی برگرداند. اما قطعه تزئینی سالم، لقی بوش، تنظیم کابل، خرابی کلاچ یا مشکل داخلی گیربکس را تعمیر نمی‌کند.
ادعای «تعویض سریع‌تر دنده» برای یک سردنده معمولی باید با احتیاط دیده شود. ارگونومی و وزن ممکن است حس راننده را تغییر دهند، ولی درگیری کامل دنده به کل سامانه وابسته است.
اگر هدف تغییر مکانیکی مسیر تعویض است، قطعه باید برای همان خودرو طراحی و نصب و تنظیم آن تخصصی باشد. راهنمای نصب لیور و گردگیر دنده مراحل کنترل قبل و بعد از نصب را توضیح میدهد.
خطاهای رایج در شناخت لیور و گردگیر دنده
- یکی دانستن سردنده با مجموعه لیور؛
- تصور اینکه هر اتصال رزوه‌ای با هر خودرو سازگار است؛
- خرید گردگیر فقط بر اساس طول و عرض؛
- نادیده‌گرفتن قفل دنده عقب یا دکمه اتوماتیک؛
- نصب الگوی دنده متفاوت با گیربکس واقعی؛
- حذف بوت داخلی برای ایجاد فضای بیشتر؛
- پنهان‌کردن لقی مکانیکی با بست یا چسب؛
- انتخاب سردنده فلزی بدون توجه به دمای سطح؛
- استفاده از قطعه سنگین بدون بررسی طراحی؛
- فرض اینکه قاب شبیه، خارهای یکسان دارد.
جایگاه متعلقات دنده در تریم داخلی
سردنده و گردگیر کنار کنسول، فرمان، صندلی و کفپوش قرار دارند و از عناصر پرتماس کابین‌اند. هماهنگی رنگ دوخت و جنس میتواند ظاهر را یکپارچه کند، اما نباید بر عملکرد تقدم داشته باشد. راهنمای پوشش‌های داخلی خودرو نگاه گسترده‌تری به هماهنگی تریم کابین ارائه میدهد.
در نمونه‌های دارای نور یا نمایشگر جانبی، سیم‌کشی بخشی از پروژه میشود. تغذیه نباید از مدار نامناسب گرفته شود و روشنایی نباید دید راننده را آزار دهد. اصول انتخاب وسیله برقی در راهنمای تجهیزات برقی خودرو آمده است.
جمع‌بندی
لیور و گردگیر دنده بخشی از یک مجموعه چندلایه‌اند: لیور فرمان راننده را منتقل میکند، گردگیر دهانه و زیرکار را میپوشاند، سردنده سطح تماس دست است و بوش، کابل، میله و فنر حرکت را هدایت می‌کنند. در خودرو اتوماتیک، قفل انتخاب و اتصالات برقی نیز می‌توانند به مجموعه اضافه شوند.
تغییر ظاهری باید آزادی کامل حرکت، الگوی صحیح دنده و تمام عملکردهای ایمنی را حفظ کند. لقی، جا نرفتن دنده یا ناهماهنگی نشانگر را با قطعه تزئینی پنهان نکنید؛ ابتدا عیب مکانیکی یا برقی را تشخیص دهید و سپس برای ترمیم ظاهر اقدام کنید.
سؤالات متداول
آیا سردنده اتوماتیک را میتوان با مدل عمومی عوض کرد؟
فقط اگر روش اتصال، دکمه آزادکن، قفل انتخاب، نشانگر و هر اتصال برقی کاملاً سازگار باشند. مدل عمومی ممکن است عملکرد ایمنی را مختل کند.
چرا دسته دنده لق شده است؟
فرسودگی بوش، سرکابل، اتصال پایه یا خود سردنده از علتهای ممکناند. محل دقیق لقی باید مرحلهای بررسی شود.
آیا پارگی گردگیر به گیربکس آسیب میزند؟
پارگی روکش تزئینی معمولاً مستقیم به گیربکس آسیب نمیزند، اما میتواند آلودگی را وارد کنسول کند یا به حرکت لیور گیر کند. پارگی بوت داخلی اهمیت بیشتری دارد.
