آموزش تنظیم نور چراغ خودرو بعد از نصب هدلایت؛ تنظیم ارتفاع و خط نور
نصب هدلایت جدید پایان کار نیست. بعد از تعویض لامپ هالوژن با هدلایت LED، باید الگوی تابش و تنظیم نور چراغ جلو بررسی شود. اگر چراغ بیش از حد بالا باشد، میتواند راننده روبهرو را اذیت کند و اگر بیش از حد پایین تنظیم شود، میدان دید شما در شب کاهش پیدا میکند.
برای دریافت جدیدترین راهنماها و مطالب خودرو عضو خبرنامه شوید.
پیشرفت مطالعه
۰٪
از طرف دیگر، هر پخش نور نامناسبی با پیچ تنظیم چراغ اصلاح نمیشود. گاهی مشکل اصلی از نصب اشتباه هدلایت، قرارگیری نامناسب چیپ LED یا ناسازگاری هدلایت با کاسه چراغ است.
در این آموزش، روش بررسی و تنظیم اولیه نور چراغ خودرو را مرحلهبهمرحله انجام میدهیم؛ از آماده کردن خودرو و علامتگذاری دیوار تا پیدا کردن پیچ تنظیم، بررسی خط کات و تست نهایی.
پاسخ سریع: خودرو را روی سطح صاف و روبهروی یک دیوار عمودی قرار دهید، موقعیت مرکز چراغها را روی دیوار مشخص کنید و نور پایین را روشن کنید. سپس با پیچ تنظیم ارتفاع چراغ، موقعیت پرتو را مطابق الگوی صحیح چراغ و دستورالعمل خودرو اصلاح کنید. اگر نور بهجای داشتن الگوی مشخص، شدیداً پراکنده است، قبل از تنظیم ارتفاع باید نصب و سازگاری هدلایت بررسی شود.
1. چرا بعد از نصب هدلایت باید نور چراغ را بررسی کنیم؟
هدلایت LED از نظر ساختار منبع نور با بسیاری از لامپهای هالوژن متفاوت است. در هدلایت، چیپهای LED باید در موقعیتی قرار بگیرند که مجموعه اپتیکی چراغ بتواند نور آنها را به شکل مناسبی روی جاده هدایت کند.
اگر بعد از نصب، جهت هدلایت یا تنظیم مجموعه چراغ مناسب نباشد، ممکن است با مشکلاتی مانند این موارد مواجه شوید:
- نور پایین بیش از حد بالا باشد؛
- بخش زیادی از نور جلوی خودرو متمرکز شود و برد کافی نداشته باشد؛
- رانندگان روبهرو با خیرگی مواجه شوند؛
- سمت چپ و راست خودرو ارتفاع نور متفاوتی داشته باشند؛
- بخش زیادی از نور به نقاط غیرضروری تابیده شود.
بنابراین بعد از نصب هدلایت، فقط روشن شدن لامپ را بررسی نکنید. الگوی تابش نور نیز باید کنترل شود.
یکی از سادهترین نشانهها زمانی دیده میشود که شب پشت یک خودرو حرکت میکنید و نور پایین شما مستقیماً داخل شیشه عقب یا آینههای آن میتابد.
نشانههای دیگری نیز وجود دارند:
نور بیش از حد بالا: بخش زیادی از نور روی تابلوها، دیوارها یا قسمت بالای خودروهای مقابل دیده میشود.
نور بیش از حد پایین: چند متر ابتدایی جلوی خودرو بسیار روشن است اما دید شما در فاصله جلو محدود میشود.
اختلاف غیرعادی بین دو چراغ: یکی از چراغها بهوضوح بالاتر یا پایینتر از دیگری میتابد.
پراکندگی شدید نور: بهجای مشاهده یک محدوده روشنایی نسبتاً کنترلشده، نور در بخش بزرگی از دیوار پخش شده است.
مورد آخر اهمیت زیادی دارد. پراکندگی شدید همیشه به معنی تنظیم نبودن ارتفاع چراغ نیست و ممکن است از هدلایت یا نحوه نصب آن ناشی شود.
3. برای تنظیم نور چراغ به چه وسایلی نیاز داریم؟
برای بررسی اولیه معمولاً تجهیزات پیچیدهای لازم نیست.
به یک سطح نسبتاً صاف، دیوار عمودی و بدون مانع، متر، چسب کاغذی یا وسیلهای برای علامتگذاری موقت و ابزار مناسب پیچ تنظیم چراغ نیاز دارید.
بسته به خودرو، مکانیزم تنظیم ممکن است با پیچگوشتی، آچار یا ابزار دیگری قابل تنظیم باشد.
قبل از استفاده از ابزار، ابتدا مکانیزم تنظیم چراغ خودروی خود را شناسایی کنید.
در تعمیرگاهها برای تنظیم دقیقتر از دستگاههای مخصوص تنظیم چراغ استفاده میشود. روش دیوار بیشتر برای بررسی و تنظیم اولیه کاربرد دارد.

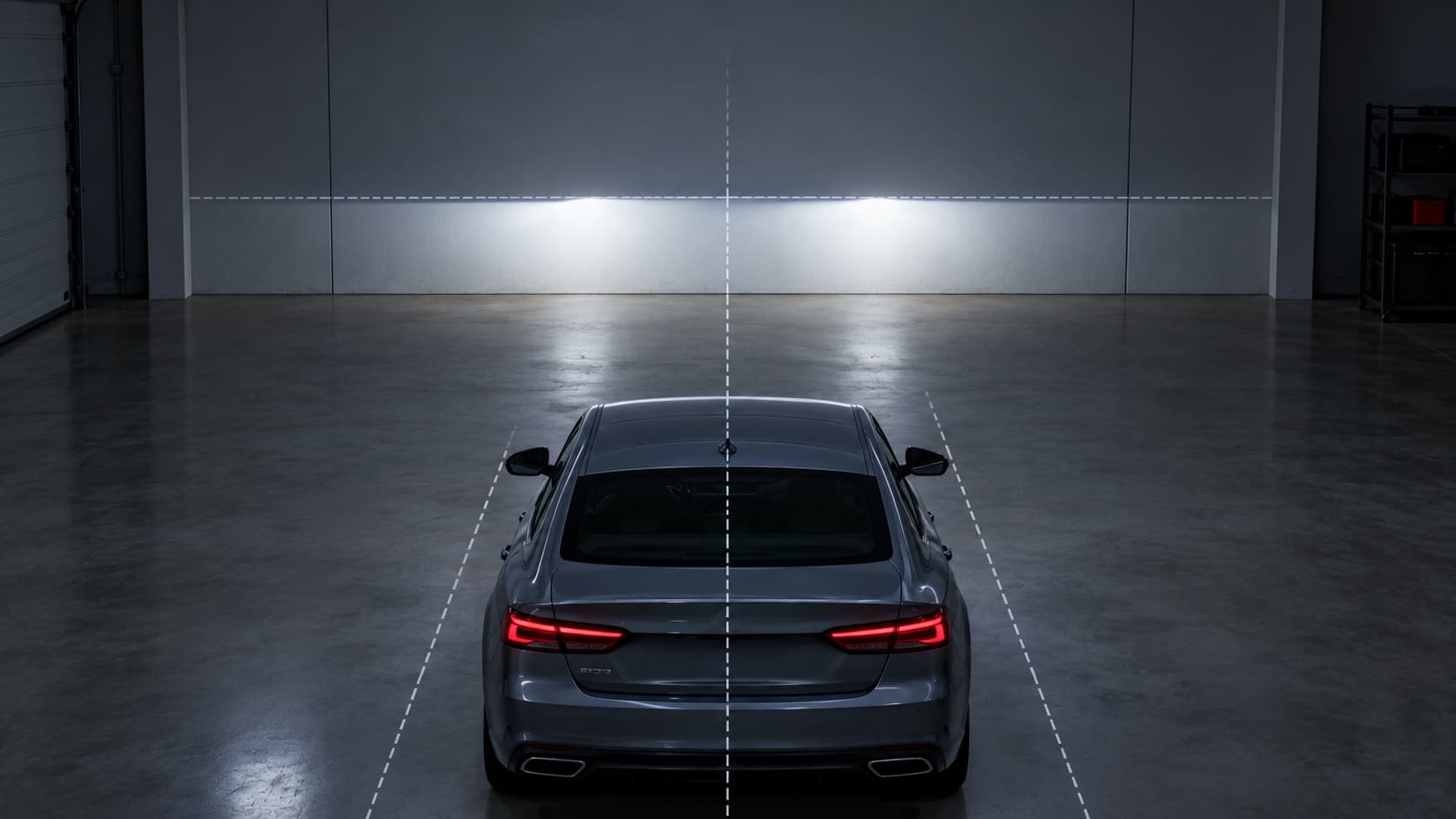

4. خودرو را برای تنظیم نور آماده کنید
قبل از اندازهگیری، خودرو باید تا حد امکان در وضعیت عادی رانندگی قرار داشته باشد.
فشار باد تایرها نامناسب نباشد، بار بسیار سنگین و غیرمعمول داخل صندوق قرار نداشته باشد و خودرو روی سطحی صاف قرار بگیرد.
اگر خودرو دارای سیستم تنظیم ارتفاع چراغ از داخل کابین است، آن را در وضعیت عادی توصیهشده برای خودروی بدون بار قرار دهید.
فرمان را صاف کنید و خودرو را کاملاً روبهروی دیوار قرار دهید.
هدف این است که شیب زمین یا وضعیت غیرعادی خودرو باعث اشتباه در اندازهگیری نشود.

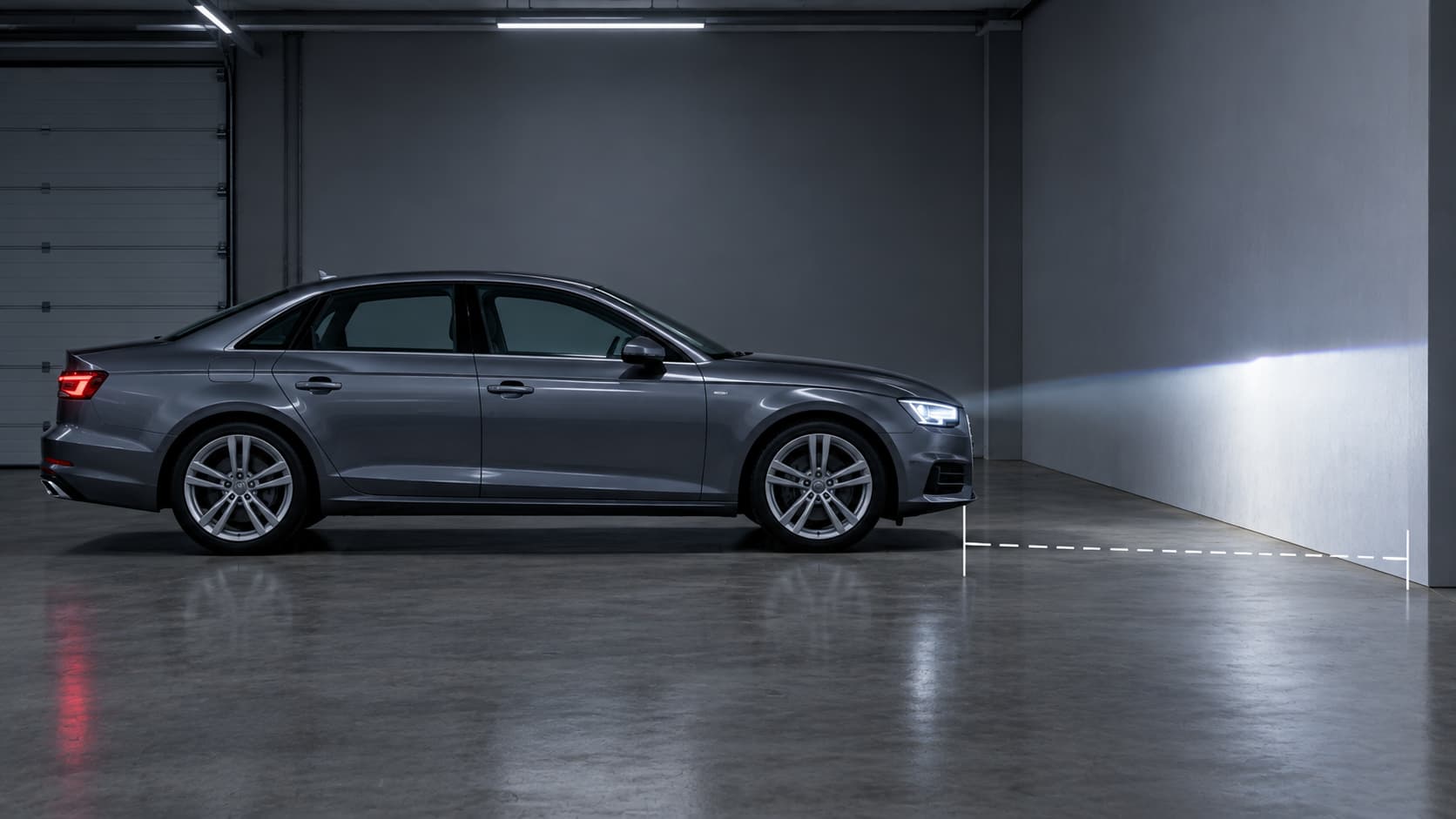

5. فاصله مناسب خودرو از دیوار را تعیین کنید
در آموزشهای مختلف ممکن است فاصلههای متفاوتی مانند چند متر از دیوار مشاهده کنید. دلیل این اختلاف این است که روش محاسبه افت پرتو و مشخصات چراغ خودروها یکسان نیست.
به همین دلیل بهتر است فاصله و مشخصات تنظیم توصیهشده توسط سازنده خودرو یا مجموعه چراغ را در اولویت قرار دهید.
اگر دستورالعمل مشخصی در دسترس ندارید، میتوانید ابتدا خودرو را نزدیک دیوار قرار دهید تا مرکز چراغها را علامت بزنید و سپس برای مشاهده واضحتر الگوی نور، خودرو را بهصورت مستقیم عقب ببرید.
نکته اصلی این است که هنگام عقب رفتن، خودرو نسبت به دیوار منحرف نشود.
6. مرکز چراغها را روی دیوار مشخص کنید
این مرحله پایه اندازهگیری شماست.
ابتدا خودرو را در فاصله نزدیک و مناسب روبهروی دیوار قرار دهید. مرکز تقریبی هر مجموعه نور پایین را مشخص کرده و ارتفاع آن از سطح زمین را اندازه بگیرید.
سپس روی دیوار:
- محل مقابل مرکز چراغ سمت چپ را مشخص کنید؛
- محل مقابل مرکز چراغ سمت راست را مشخص کنید؛
- یک خط افقی مرجع در ارتفاع مراکز چراغ ایجاد کنید؛
- خطوط عمودی مرکز هر چراغ را نیز مشخص کنید.
چسب کاغذی برای این کار مناسب است، زیرا بعداً بهراحتی از دیوار جدا میشود.
این خطوط قرار نیست خودشان محل نهایی خط کات باشند؛ آنها مرجع هندسی برای مقایسه موقعیت چراغ و پرتو نور هستند.

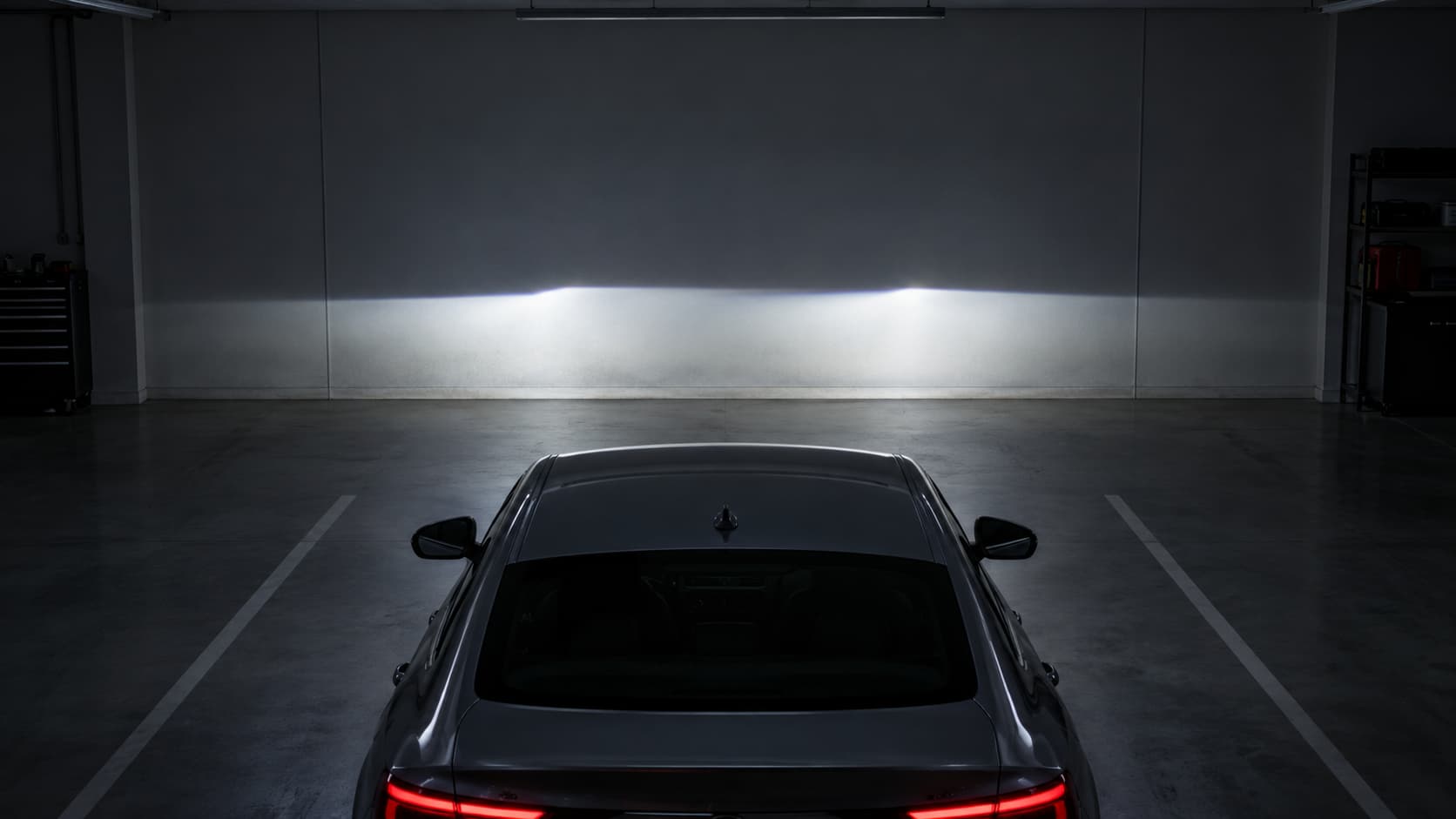

7. نور پایین را روشن کنید و خط کات را بشناسید
حالا خودرو را در موقعیت اندازهگیری قرار دهید و نور پایین را روشن کنید.
روی دیوار باید الگوی تابش نور را مشاهده کنید.
در بسیاری از چراغهای نور پایین، مرزی میان بخش روشن و بخش تاریکتر دیده میشود که معمولاً به آن خط کات یا Cutoff گفته میشود.
هدف نور پایین این نیست که تمام فضای روبهروی خودرو را با حداکثر شدت روشن کند. نور باید عمدتاً روی سطح جاده و محدوده موردنیاز راننده متمرکز باشد و میزان تابش مستقیم به ارتفاع چشم رانندگان مقابل کنترل شود.
شکل دقیق خط کات به طراحی چراغ، بازار هدف و سیستم اپتیکی خودرو بستگی دارد؛ بنابراین انتظار نداشته باشید تمام خودروها دقیقاً یک الگوی یکسان روی دیوار ایجاد کنند.

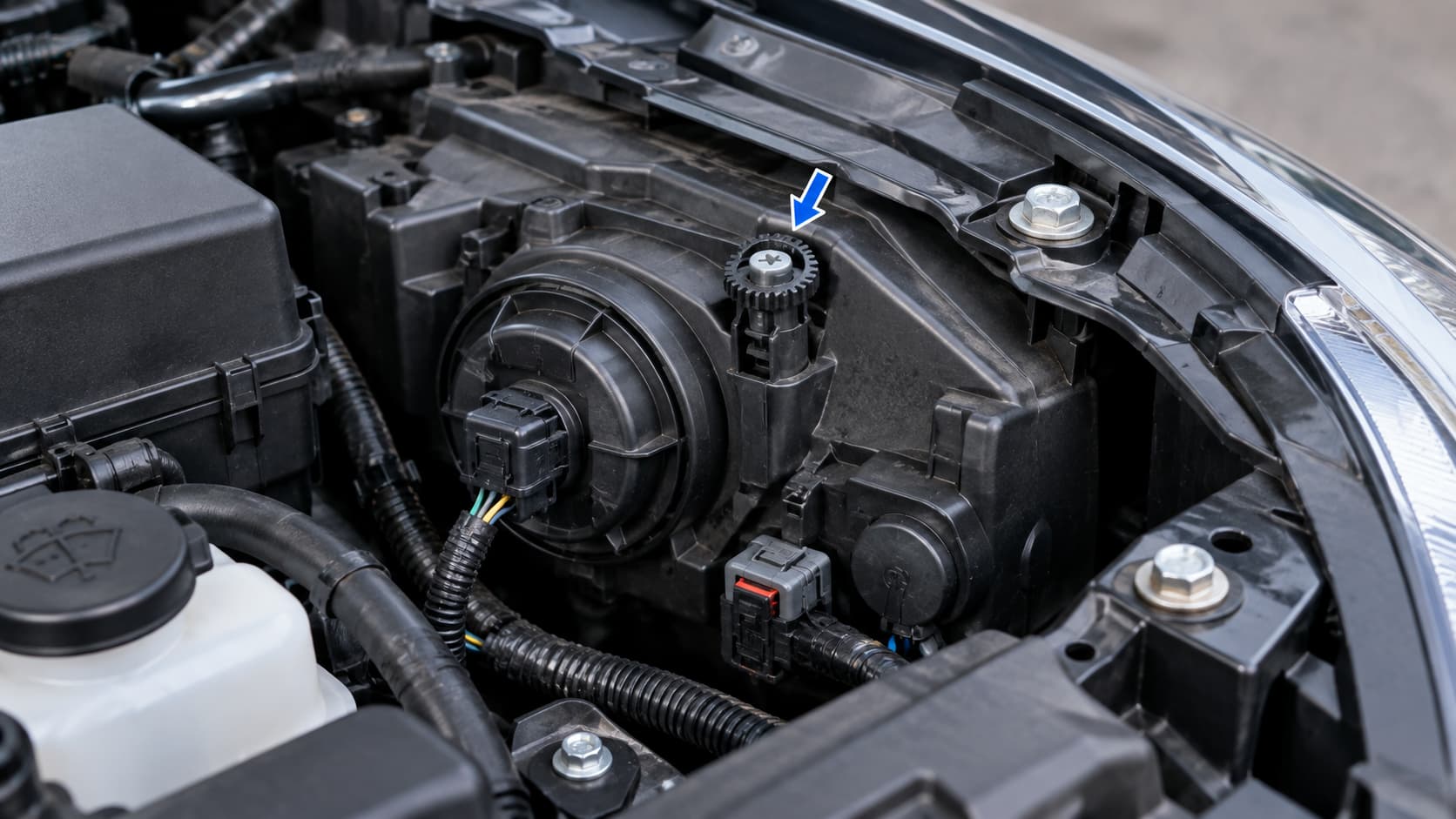

8. پیچ تنظیم ارتفاع چراغ را پیدا کنید
حالا باید مکانیزم تنظیم چراغ خودرو را پیدا کنید.
در بسیاری از خودروها در قسمت پشت یا بالای مجموعه چراغ، مکانیزمی برای تغییر زاویه عمودی وجود دارد. برخی خودروها علاوه بر تنظیم عمودی، امکان تنظیم افقی نیز دارند.
اما محل، شکل و جهت عملکرد این پیچها در همه خودروها یکسان نیست.
هشدار: هر پیچی که اطراف چراغ میبینید پیچ تنظیم نیست.
بعضی پیچها وظیفه نگه داشتن مجموعه چراغ روی بدنه را دارند. باز کردن اشتباه آنها میتواند موقعیت مجموعه چراغ را تغییر دهد یا باعث شل شدن آن شود.
اگر مکانیزم تنظیم را تشخیص نمیدهید، دفترچه خودرو یا اطلاعات فنی مربوط به همان مدل چراغ را بررسی کنید.

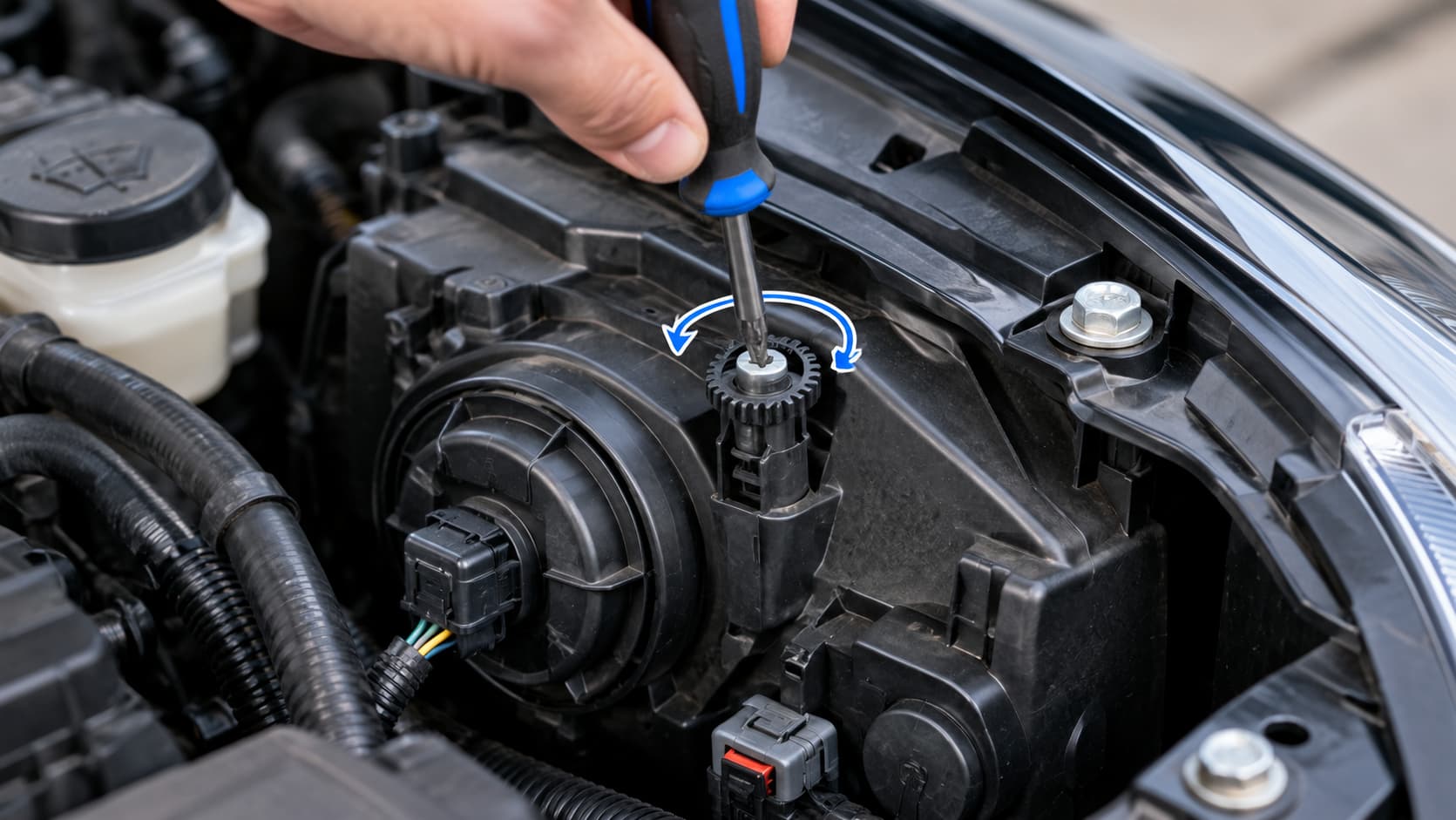

9. ارتفاع نور را مرحلهبهمرحله تنظیم کنید
پس از شناسایی پیچ صحیح، ابزار مناسب را روی آن قرار دهید.
تنظیم را با حرکتهای کوچک انجام دهید و همزمان تغییر موقعیت خط نور روی دیوار را مشاهده کنید.
اگر نور بیش از حد بالاست، باید زاویه مجموعه چراغ بهگونهای اصلاح شود که پرتو پایینتر قرار بگیرد. اگر بیش از حد پایین است، عکس این کار انجام میشود.
اما یک قانون عمومی مانند:
«ساعتگرد = بالا»
یا
«پادساعتگرد = پایین»
برای تمام خودروها معتبر نیست.
جهت عملکرد مکانیزم تنظیم میتواند متفاوت باشد. بنابراین پیچ را مقدار کمی حرکت دهید و اثر آن را روی دیوار مشاهده کنید.
از چرخاندن سریع و زیاد پیچ خودداری کنید.
10. تنظیم افقی چراغ را فقط در صورت نیاز بررسی کنید
برخی مجموعه چراغها علاوه بر ارتفاع، امکان تغییر جهت افقی را نیز فراهم میکنند.
اگر یکی از چراغها به شکل غیرعادی به سمت مرکز خودرو یا کنار جاده منحرف شده باشد، ممکن است تنظیم افقی نیاز به بررسی داشته باشد.
اما این تنظیم را بدون دلیل تغییر ندهید.
اگر موقعیت افقی چراغ از قبل صحیح بوده و فقط بعد از نصب هدلایت با پخش نور نامناسب مواجه شدهاید، احتمال دارد مشکل از خود هدلایت یا نحوه قرارگیری آن باشد، نه تنظیم افقی مجموعه چراغ.
همچنین پیچ تنظیم افقی را با پیچ تنظیم ارتفاع اشتباه نگیرید.

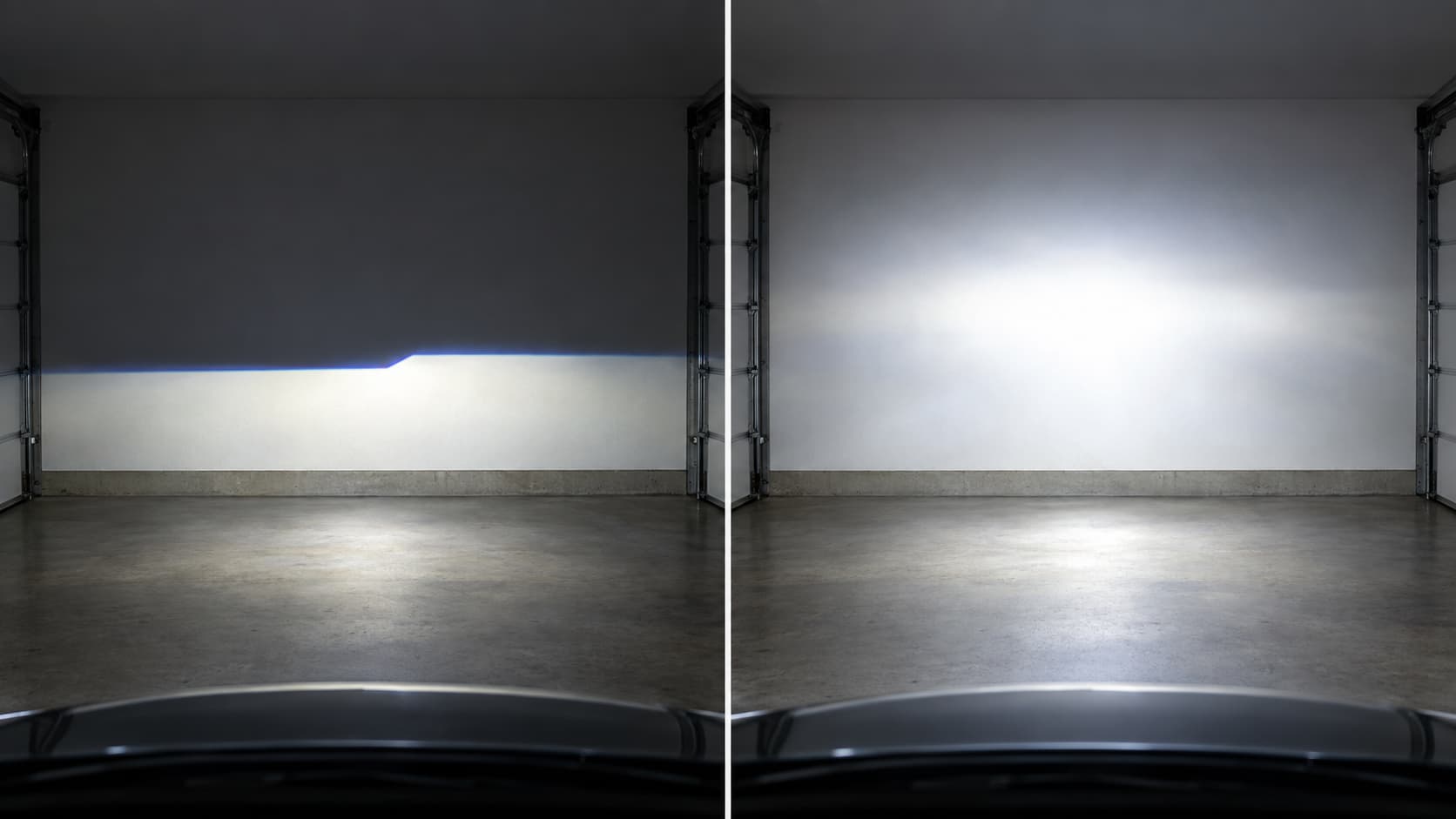

11. نور صحیح و نور بیش از حد بالا را مقایسه کنید
بعد از هر تغییر، چند قدم از دیوار فاصله بگیرید و هر دو چراغ را با هم بررسی کنید.
در نور پایین، بخش اصلی روشنایی باید در محدودهای کنترلشده قرار داشته باشد.
اگر خط اصلی نور بیش از حد بالا قرار گرفته باشد، احتمال خیرگی راننده مقابل افزایش پیدا میکند.
از طرف دیگر، پایین آوردن افراطی چراغ نیز راهحل مناسبی برای جلوگیری از خیرگی نیست. در این حالت برد مفید نور کاهش پیدا میکند و راننده در سرعتهای بالاتر دیرتر موانع را مشاهده خواهد کرد.
هدف بیشترین نور ممکن نیست؛ هدف رسیدن به نور مفید و کنترلشده روی مسیر است.
12. آیا مشکل با پیچ تنظیم حل میشود؟
این یکی از مهمترین مراحل تشخیص است.
دو حالت را از یکدیگر جدا کنید.
حالت اول: الگوی نور قابل تشخیص است اما ارتفاع اشتباه است
مثلاً خط کات نسبتاً مشخصی دارید، اما کل الگو بیش از حد بالا قرار گرفته است.
در چنین شرایطی تنظیم ارتفاع مجموعه چراغ میتواند مشکل را اصلاح کند.
حالت دوم: نور کاملاً پراکنده است
اگر بخش بزرگی از دیوار بدون مرز مشخص روشن شده، نقاط نورانی نامنظم ایجاد شدهاند یا مقدار زیادی نور به بالای محدوده موردنظر میرود، صرفاً پایین آوردن چراغ ممکن است راهحل واقعی نباشد.
در این شرایط باید موارد زیر بررسی شوند:
- هدلایت کاملاً در محل خود قفل شده است؟
- جهت قرارگیری LED صحیح است؟
- پایه انتخابشده درست است؟
- هدلایت با طراحی اپتیکی چراغ سازگاری مناسبی دارد؟
- خود کاسه یا لنز چراغ سالم است؟
اگر هنوز در مرحله انتخاب هدلایت هستید، راهنمای خرید هدلایت خودرو میتواند به انتخاب مدل مناسبتر کمک کند.

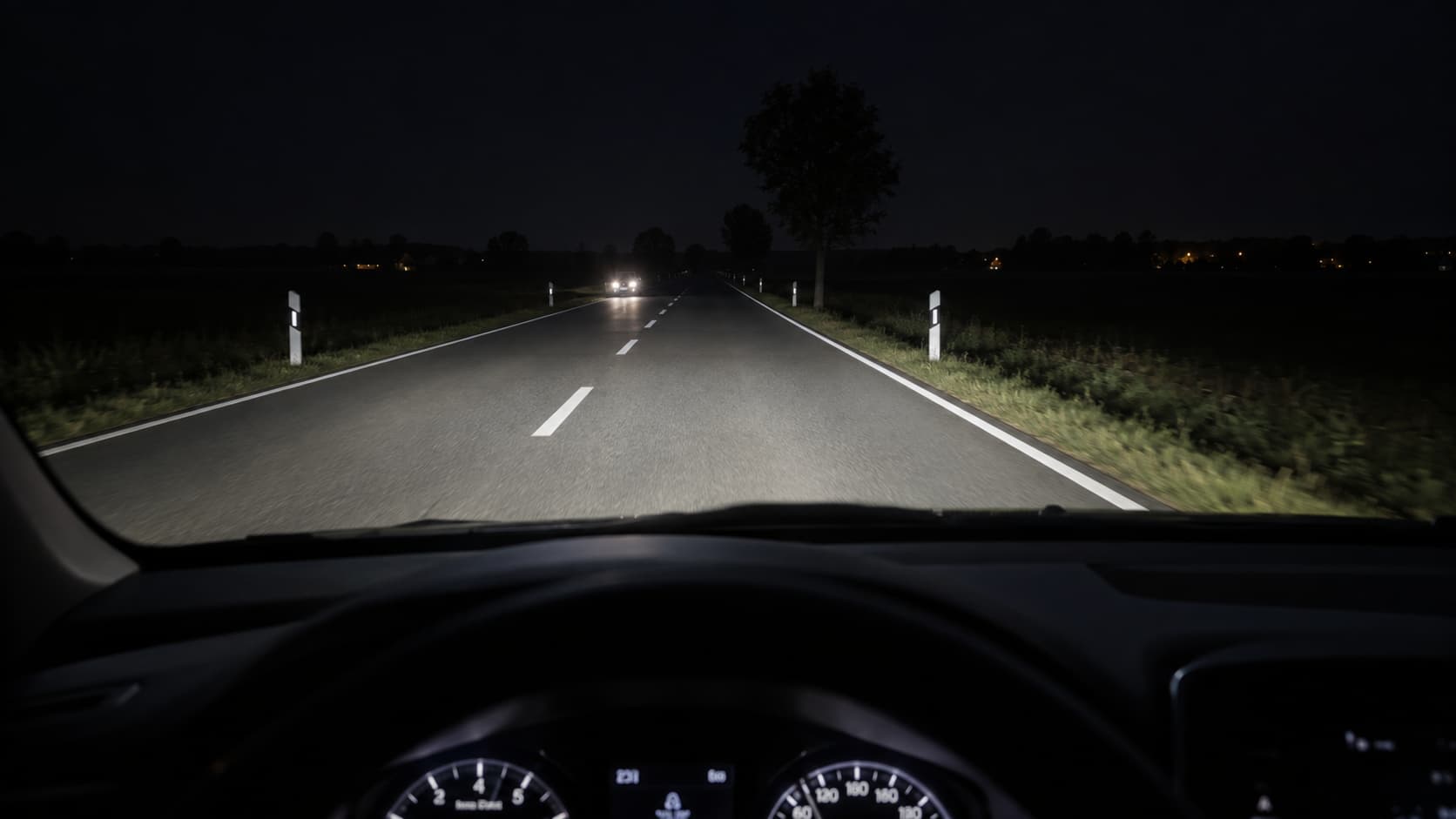

13. تنظیم نور را در شرایط واقعی تست کنید
تنظیم روی دیوار مرحله مهمی است، اما بررسی نهایی باید در محیط واقعی نیز انجام شود.
در یک مسیر تاریک، خلوت و ایمن، نور پایین را بررسی کنید.
به این موارد توجه کنید:
میدان دید: مسیر جلوی خودرو باید بهاندازه کافی قابل مشاهده باشد.
برد نور: نور نباید فقط چند متر ابتدایی جلوی سپر را روشن کند.
کنترل خیرگی: نور پایین نباید دائماً به ارتفاع شیشه و آینه خودروهای دیگر برسد.
تقارن غیرعادی: اگر یکی از چراغها به شکل واضحی بالاتر، پایینتر یا منحرفتر است، دوباره تنظیم را بررسی کنید.
اگر بعد از تنظیم همچنان رانندگان مقابل مرتباً به شما نور بالا میدهند، دوباره ارتفاع و مخصوصاً پراکندگی نور هدلایت را بررسی کنید.
14. اشتباهات رایج هنگام تنظیم نور هدلایت
یکی از رایجترین اشتباهات این است که چراغ را صرفاً بر اساس سلیقه بالا ببریم تا «جلوتر را ببینیم». افزایش ارتفاع نور پایین میتواند دید ظاهری شما را بیشتر کند، اما همزمان خیرگی خطرناکی برای سایر رانندگان ایجاد کند.
اشتباه دیگر، تنظیم خودرو روی سطح شیبدار است. در این حالت تمام اندازهگیریهای روی دیوار میتوانند گمراهکننده باشند.
همچنین از این اشتباهات پرهیز کنید:
- تنظیم چراغ با بار غیرعادی داخل خودرو؛
- تغییر همزمان چند پیچ بدون شناخت عملکرد آنها؛
- چرخاندن زیاد پیچ تنظیم در یک مرحله؛
- یکسان فرض کردن جهت پیچ تنظیم تمام خودروها؛
- پایین آوردن بیش از حد چراغ برای مخفی کردن پخش نور بد؛
- دستکاری پیچهای نگهدارنده بهجای پیچ تنظیم؛
- قضاوت درباره نور فقط بر اساس روشنایی دیوار؛
- انتخاب هدلایت فقط بر اساس وات یا لومن.
مهمتر از همه، پخش نور نامناسب یک هدلایت ناسازگار را با تنظیم ارتفاع اشتباه نگیرید.
15. چه زمانی بهتر است تنظیم چراغ را به متخصص بسپاریم؟
روش دیوار برای بررسی اولیه و تشخیص بسیاری از مشکلات مفید است، اما جای تجهیزات تخصصی را در تمام شرایط نمیگیرد.
اگر پس از تنظیم اولیه هنوز الگوی نور غیرعادی است، چراغ خودرو آسیب دیده، مجموعه چراغ قبلاً تعویض یا تعمیر شده، پیچ تنظیم خراب است یا نمیتوانید مشخصات صحیح تنظیم خودرو را پیدا کنید، مراجعه به مرکز مجهز انتخاب مطمئنتری است.
همچنین اگر بعد از تصادف قسمت جلو، تعویض کامل مجموعه چراغ یا تعمیرات بدنه با اختلاف محسوس بین دو چراغ مواجه شدهاید، بهتر است فقط به تنظیم چشمی اکتفا نکنید.
دستگاه تنظیم چراغ میتواند جهت و موقعیت پرتو را دقیقتر بررسی کند.
تنظیم نور هدلایت با تنظیم خود هدلایت چه تفاوتی دارد؟
این دو مفهوم را نباید با هم اشتباه گرفت.
تنظیم چراغ یعنی تغییر زاویه مجموعه چراغ نسبت به بدنه خودرو؛ معمولاً با مکانیزم تنظیم ارتفاع یا جهت.
اما قرارگیری هدلایت داخل چراغ مربوط به موقعیت خود لامپ LED در سوکت و نسبت چیپهای آن با رفلکتور یا پروژکتور است.
ممکن است ارتفاع مجموعه چراغ کاملاً صحیح باشد، اما هدلایت داخل آن در جهت نامناسب قرار گرفته باشد.
بنابراین اگر بعد از تعویض هالوژن با LED ناگهان الگوی نور بهشدت تغییر کرده است، ابتدا نصب هدلایت را بررسی کنید و بعد سراغ تغییر تنظیمات چراغ بروید.
آیا میتوان ارتفاع نور را برای همه خودروها با یک عدد تنظیم کرد؟
خیر.
یکی از اشتباهات آموزشهای عمومی این است که یک ارتفاع یا میزان افت مشخص را برای تمام خودروها اعلام کنند.
روی برخی مجموعه چراغها ممکن است مشخصات شیب نور بهصورت درصد درج شده باشد و سازنده خودرو نیز میتواند روش یا مقدار مشخصی برای تنظیم ارائه کرده باشد.
اگر چنین اطلاعاتی در اختیار دارید، همان مشخصات باید مبنای محاسبه قرار بگیرد.
برای مثال، مفهوم کلی محاسبه افت به این شکل است:
افت ارتفاع نور = فاصله خودرو از دیوار × شیب تعیینشده چراغ
اما مقدار شیب را نباید برای همه خودروها یکسان فرض کرد.
بنابراین در یک آموزش عمومی، روش صحیح این است که مشخصات سازنده خودرو یا چراغ در اولویت قرار گیرد.
جمعبندی؛ نور هدلایت را چطور درست تنظیم کنیم؟
برای تنظیم نور چراغ خودرو بعد از نصب هدلایت ابتدا خودرو را در شرایط عادی روی سطح صاف و روبهروی یک دیوار عمودی قرار دهید. مرکز چراغها را مشخص کنید، نور پایین را روشن کنید و الگوی تابش را بررسی کنید.
اگر الگوی نور مناسب است اما ارتفاع آن مشکل دارد، مکانیزم تنظیم ارتفاع چراغ را شناسایی کرده و تغییرات را بهآرامی انجام دهید.
اما اگر نور شدیداً پراکنده است، نقاط نورانی نامنظم دارد یا مقدار زیادی نور به بالای محدوده موردنظر میتابد، قبل از دستکاری تنظیمات چراغ باید نصب، جهت و سازگاری هدلایت با مجموعه چراغ بررسی شود.
در نهایت، تنظیم روی دیوار را با یک تست واقعی در مسیر تاریک و ایمن تکمیل کنید.
هدف از تنظیم چراغ این نیست که بیشترین مقدار نور ممکن را به جلو پرتاب کنیم؛ هدف این است که بیشترین نور مفید را بدون ایجاد خیرگی غیرضروری برای سایر رانندگان روی مسیر داشته باشیم.
سؤالات متداول
چه زمانی به دستگاه تنظیم نور چراغ نیاز داریم؟
اگر با روش اولیه نتیجه مشخصی نمیگیرید، چراغ یا بدنه خودرو تعمیر شده، مجموعه چراغ تعویض شده یا الگوی نور همچنان غیرعادی است، تنظیم با تجهیزات تخصصی انتخاب دقیقتری است.
آیا نور بالا را هم میتوان با همین روش تنظیم کرد؟
در بسیاری از خودروها تغییر زاویه مجموعه چراغ روی موقعیت نور بالا نیز اثر میگذارد، اما روش و ساختار چراغها متفاوت است. برای تنظیم اصلی، مشخصات فنی همان مجموعه چراغ باید ملاک قرار گیرد.
برای تنظیم چراغ خودرو باید چند متر از دیوار فاصله داشته باشیم؟
فاصله و روش دقیق بهتر است براساس دستورالعمل سازنده خودرو یا مجموعه چراغ تعیین شود. استفاده از یک عدد ثابت برای تمام خودروها روش دقیقی نیست.
آیا پایین آوردن چراغ مشکل خیرگی هدلایت را حل میکند؟
اگر مشکل فقط ارتفاع چراغ باشد، تنظیم صحیح میتواند آن را برطرف کند. اگر الگوی نور هدلایت نامناسب و پراکنده باشد، پایین آوردن چراغ مشکل اصلی را حل نمیکند.
چرا بعد از نصب هدلایت نور پخش شده است؟
نصب نادرست، جهت نامناسب چیپهای LED، پایه اشتباه، طراحی نامناسب هدلایت برای کاسه چراغ یا مشکلات خود مجموعه چراغ میتوانند باعث پراکندگی نور شوند.
پیچ تنظیم را به کدام سمت بچرخانیم؟
جهت عملکرد پیچ در همه خودروها یکسان نیست. مقدار کمی آن را حرکت دهید و تغییر خط نور روی دیوار را مشاهده کنید یا از دستورالعمل همان خودرو استفاده کنید.
پیچ تنظیم نور چراغ کجاست؟
محل آن به خودرو و مجموعه چراغ بستگی دارد. معمولاً مکانیزم تنظیم در پشت یا بالای مجموعه چراغ قرار دارد، اما نباید هر پیچ اطراف چراغ را پیچ تنظیم فرض کرد.
آیا بعد از نصب هدلایت حتماً باید چراغ تنظیم شود؟
حداقل باید الگوی نور بررسی شود. اگر ارتفاع یا جهت چراغ مناسب است، الزاماً نیازی به تغییر تنظیمات نیست. اما بعد از تغییر نوع منبع نور، بررسی پخش نور اهمیت زیادی دارد.
