تجهیزات تست روشنایی مجموعه ابزارهایی برای سنجش شدت نور، روشنایی سطح، شار نوری، رنگ نور، الگوی پخش و مصرف برق هستند. لوکسمتر برای اندازهگیری نقطه‌ای، کره انتگرالگیر برای شار نوری کل و گونیوفوتومتر برای توزیع زاویه‌ای به کار می‌روند. این مقاله کاربرد و محدودیت هر ابزار را توضیح می‌دهد.
تجهیزات تست روشنایی چه چیزی را اندازهگیری می‌کنند؟
تجهیزات تست روشنایی ابزارها و سامانه‌هایی هستند که خروجی نوری و رفتار الکتریکی یک منبع نور را به داده قابل اندازهگیری تبدیل می‌کنند. یک عدد واحد برای توصیف چراغ کافی نیست؛ لومن، لوکس، کندلا، دمای رنگ، طیف، توان مصرفی و شکل پخش نور هرکدام جنبه متفاوتی را نشان می‌دهند.
در تست چراغ و هدلایت خودرو، علاوه بر مقدار نور باید خط برش، تمرکز، خیرگی، پایداری پس از گرم‌شدن و سازگاری الکتریکی نیز بررسی شود. بنابراین لوکسمتر ارزان‌قیمت به‌تنهایی نمی‌تواند کیفیت کامل یک هدلایت را اثبات کند.
گزیده‌ای از بهترین راهنماها و بررسی‌های خودرو، بدون پیام‌های اضافی.
پاسخ کوتاه: لوکسمتر روشنایی رسیده به یک سطح را میسنجد؛ فوتومتر و لومینانس‌متر کمیت‌های دیداری را اندازه می‌گیرند؛ کره انتگرالگیر شار نوری کل را برآورد میکند؛ اسپکترورادیومتر رنگ و طیف را میسنجد؛ گونیوفوتومتر توزیع نور در زاویههای مختلف را ثبت میکند؛ و تجهیزات برقی و حرارتی، مصرف و پایداری چراغ را بررسی می‌کنند.
کمیت‌های اصلی در اندازهگیری روشنایی
شار نوری یا لومن
مجموع نور مرئی خروجی منبع را بیان میکند. برای اندازهگیری شار کل معمولاً از کره انتگرالگیر یا سامانه گونیوفوتومتری استفاده می‌شود. لومن زیاد بدون الگوی پخش مناسب الزاماً دید بهتری روی جاده ایجاد نمی‌کند.
شدت نور یا کندلا
مقدار نور در یک جهت مشخص را نشان می‌دهد. برای چراغ خودرو، دانستن شدت در زوایای مختلف مهم است؛ زیرا تمرکز بیش از حد یا پخش نامناسب میتواند خیرگی ایجاد کند.
روشنایی یا لوکس
مقدار شار نوری رسیده به واحد سطح است. لوکسمتر در فاصله و نقطه مشخص عدد لوکس را نمایش می‌دهد. نتیجه به فاصله، زاویه، محیط و محل حسگر وابسته است و فقط با شرایط ثابت قابل مقایسه خواهد بود.
درخشندگی یا کاندلا بر مترمربع
روشنایی ادراک‌شده از یک سطح یا منبع در جهت مشاهده را توصیف میکند. لومینانس‌متر برای بررسی تابلو، نمایشگر، سطح روشن یا نقاط خیره‌کننده کاربرد دارد.
دمای رنگ و مختصات رنگ
دمای رنگ همبسته با کلوین بیان می‌شود، اما برای توصیف دقیق رنگ، مختصات رنگ و طیف نیز اهمیت دارند. برای آشنایی با اثر ۳۰۰۰، ۴۳۰۰ و ۶۰۰۰ کلوین، راهنمای دمای رنگ هدلایت را ببینید.
لوکسمتر؛ ابزار ساده برای مقایسه نقطه‌ای
لوکسمتر از حسگر نوری و نمایشگر تشکیل شده و روشنایی یک سطح را اندازه می‌گیرد. در کارگاه می‌توان از آن برای مقایسه نسبی دو چراغ در فاصله، ولتاژ، ارتفاع و محیط یکسان استفاده کرد.
محدودیت اصلی این است که عدد یک نقطه، شار نوری کل یا کیفیت توزیع نور را نشان نمی‌دهد. جابه‌جایی چند سانتی‌متری حسگر، نور محیط، زاویه چراغ و پاسخ طیفی دستگاه می‌توانند نتیجه را تغییر دهند. استانداردهای CIE نیز کیفیت و شرایط کالیبراسیون نورسنج‌ها را در دقت اندازهگیری مؤثر می‌دانند.
فوتومتر و لومینانس‌متر
فوتومتر اصطلاحی عمومی برای ابزار اندازهگیری کمیت‌های نوری متناسب با حساسیت بینایی انسان است. لومینانس‌متر معمولاً میدان دید مشخصی دارد و درخشندگی یک ناحیه را از فاصله اندازه می‌گیرد. این ابزار برای تحلیل نقاط روشن، نمایشگرها و بررسی برخی شرایط خیرگی مفید است.
فوتومتر باید متناسب با کاربرد، محدوده اندازهگیری و پاسخ طیفی انتخاب و کالیبره شود. نمایش رقم‌های بیشتر روی صفحه به معنای دقت واقعی بالاتر نیست.

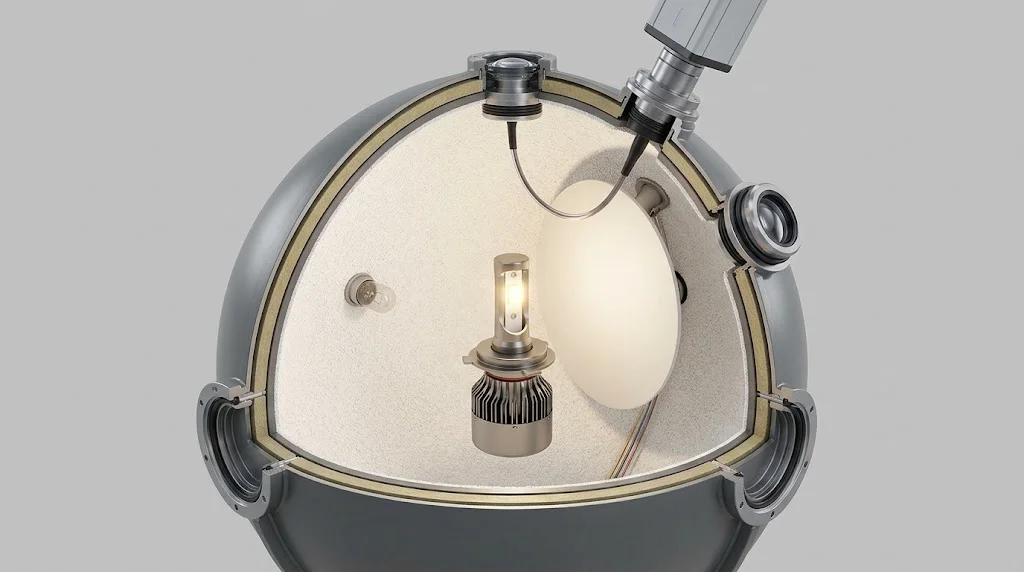

کره انتگرالگیر؛ سنجش شار نوری کل
کره انتگرالگیر محفظه‌ای با سطح داخلی پخش‌کننده است. نور منبع درون کره بارها بازتاب می‌شود و آشکارساز میتواند خروجی کل را اندازهگیری کند. NIST از روش‌های مبتنی بر کره برای تحقق و کالیبراسیون شار نوری استفاده میکند و این سامانه یکی از ابزارهای اصلی سنجش لومن است.
اندازه کره، موقعیت منبع، جذب خود منبع و کالیبراسیون بر نتیجه اثر دارند. قرار دادن یک لامپ بزرگ در کره کوچک یا مقایسه بدون تصحیح جذب میتواند خطا ایجاد کند. کره شار کل را نشان می‌دهد، اما به‌تنهایی نقشه پخش نور روی جاده را ارائه نمی‌کند.
اسپکترورادیومتر؛ اندازهگیری طیف و رنگ
اسپکترورادیومتر توان نوری را در طول موج‌های مختلف اندازهگیری میکند. از داده طیفی می‌توان کمیت‌های رنگی، دمای رنگ همبسته و اطلاعات مرتبط با بازده دیداری را محاسبه کرد. سامانه ترکیبی کره و اسپکترورادیومتر میتواند شار طیفی یکپارچه را نیز اندازهگیری کند.
این ابزار برای بررسی اختلاف واقعی میان رنگ‌های ادعایی، پایداری رنگ پس از گرم‌شدن و مقایسه منابع LED مفید است. بااین‌حال به کالیبراسیون، کنترل نور مزاحم و تنظیم شرایط آزمون نیاز دارد.
گونیوفوتومتر؛ نقشه توزیع نور
گونیوفوتومتر چراغ یا آشکارساز را در زاویههای مختلف حرکت می‌دهد و شدت نور را در جهات متعدد ثبت میکند. خروجی آن نشان می‌دهد نور چگونه در فضا توزیع شده است. این داده برای چراغ خودرو مهم است، زیرا دو منبع با لومن مشابه می‌توانند الگوی کاملاً متفاوتی روی جاده ایجاد کنند.
سامانه گونیوفوتومتری به فضای کنترل‌شده، هم‌راستایی دقیق و زمان آزمون بیشتری نیاز دارد. در مقابل، اطلاعاتی ارائه میکند که یک اندازهگیری نقطه‌ای یا کره انتگرالگیر به تنهایی نشان نمی‌دهد.
دستگاه تنظیم و آزمون چراغ جلو
هدلایت‌تستر یا دستگاه تنظیم چراغ در مقابل خودرو قرار می‌گیرد و موقعیت خط برش، ارتفاع، جهت و گاهی شدت نور را بررسی میکند. این ابزار برای تنظیم چراغ نصب‌شده روی خودرو کاربردی‌تر از سنجش لومن خام است.
سطح زمین، فشار باد، بار خودرو، ارتفاع دستگاه و فاصله باید طبق دستورالعمل کنترل شوند. روش دستی تنظیم روی دیوار نیز میتواند برای کنترل اولیه مفید باشد؛ آموزش تنظیم نور چراغ خودرو اصول آن را توضیح می‌دهد.
تجهیزات اندازهگیری الکتریکی
منبع تغذیه DC پایدار، مولتی‌متر، کلمپ‌متر یا پاورمتر برای اندازهگیری ولتاژ، جریان و توان مصرفی به کار می‌روند. در تست هدلایت باید افت ولتاژ سیم‌ها و تغییر مصرف پس از گرم‌شدن در نظر گرفته شود.
عدد وات روی بسته‌بندی را نمی‌توان صرفاً از روی روشنایی حدس زد. برای روش‌های تشخیص و محدودیت ادعاهای توان، وات واقعی هدلایت را چگونه تشخیص دهیم؟ را مطالعه کنید.
دوربین حرارتی و حسگر دما
LED و درایور با افزایش دما ممکن است توان یا نور خروجی را کاهش دهند. دوربین حرارتی، ترموکوپل یا دماسنج تماسی برای مشاهده رفتار حرارتی هیت‌سینک، درایور و نقاط اتصال کاربرد دارند. اندازهگیری دمای سطح جایگزین تحلیل کامل دمای اتصال LED نیست، اما برای مقایسه و یافتن نقطه داغ مفید است.
در هدلایت‌های فن‌دار، جریان هوا و عملکرد فن نیز بر پایداری اثر دارند. مقایسه هدلایت فن‌دار و بدون فن این تفاوت را از نظر خنک‌کاری بررسی میکند.

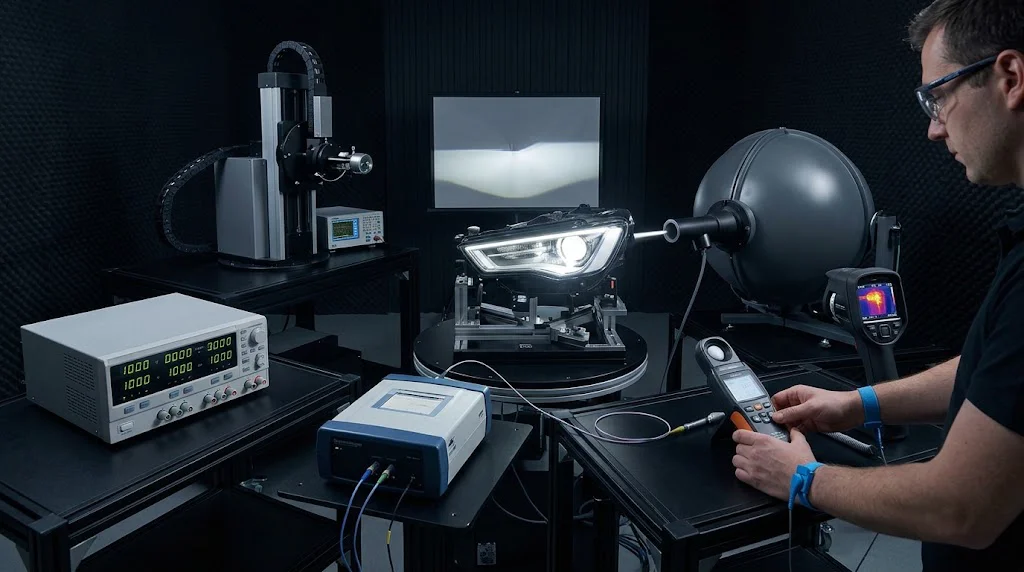

اتاق تاریک، پرده جذب‌کننده و میز آزمون
محیط آزمون خود بخشی از تجهیزات تست روشنایی است. دیوار و سطوح بازتابنده، نور محیط و فاصله نامنظم می‌توانند داده را مخدوش کنند. اتاق تاریک یا فضای کنترل‌شده با سطوح کم‌بازتاب، پایه ثابت و نشانه‌گذاری فاصله، تکرارپذیری را افزایش می‌دهد.
برای مقایسه دو محصول، شرایط نصب، منبع تغذیه، زمان گرم‌شدن، کاسه چراغ، فاصله و نقاط اندازهگیری باید یکسان باشند.
هر ابزار برای چه پرسشی مناسب است؟
پرسش آزمون
ابزار اصلی
خروجی
محدودیت
روی یک نقطه چقدر نور می‌رسد؟
لوکسمتر
لوکس
وابسته به فاصله و زاویه
مجموع نور منبع چقدر است؟
کره انتگرالگیر
لومن
نقشه پخش را نشان نمی‌دهد
نور در هر جهت چگونه پخش می‌شود؟
گونیوفوتومتر
کندلا/نقشه زاویه‌ای
سامانه پیچیده و زمان‌بر
رنگ و طیف چیست؟
اسپکترورادیومتر
طیف، مختصات رنگ، CCT
نیازمند کالیبراسیون
خط برش چراغ درست است؟
دستگاه تنظیم چراغ
موقعیت و الگوی پرتو
نیازمند تراز صحیح خودرو
مصرف واقعی چقدر است؟
پاورمتر یا منبع تغذیه
ولتاژ، جریان، وات
افت سیم و زمان باید کنترل شود
چراغ پس از گرم‌شدن پایدار است؟
حسگر دما و ثبت‌گر نور
دما و افت خروجی
آزمون باید زمان‌مند باشد
چرا تست با تلفن همراه کافی نیست؟
حسگر نور گوشی برای تنظیم خودکار نمایشگر طراحی شده و الزاماً ابزار اندازهگیری کالیبره نیست. تفاوت سخت‌افزار، زاویه، پوشش حسگر و نرم‌افزار باعث می‌شود نتایج میان گوشی‌ها قابل اتکا نباشد. گوشی میتواند برای مشاهده نسبی در یک آزمایش ساده به کار رود، اما عدد آن نباید به‌عنوان لومن یا گواهی عملکرد محصول منتشر شود.
یک فرایند صحیح برای مقایسه چراغ خودرو
نمونه، پایه، ولتاژ و کاسه چراغ را ثابت نگه دارید.
چراغ‌ها را تا رسیدن به وضعیت حرارتی مشخص روشن کنید.
توان و دما را هم‌زمان ثبت کنید.
شار کل یا روشنایی نقطه‌ای را با ابزار مناسب بسنجید.
الگوی خط برش و نقاط خیرگی را جداگانه بررسی کنید.
رنگ نور را با ابزار طیفی اندازه بگیرید، نه با دوربین تنظیم‌خودکار.
شرایط، فاصله، زمان و عدم‌قطعیت آزمون را در گزارش بنویسید.
تجهیزات تست روشنایی از یک لوکسمتر دستی تا سامانه‌های آزمایشگاهی کره انتگرالگیر، اسپکترورادیومتر و گونیوفوتومتر را شامل می‌شوند. هر ابزار به پرسش متفاوتی پاسخ می‌دهد و هیچ دستگاه واحدی تمام کیفیت چراغ را نشان نمی‌دهد.
برای ارزیابی هدلایت خودرو باید خروجی کل، الگوی پخش، خط برش، رنگ، مصرف و پایداری حرارتی کنار هم سنجیده شوند. هر مقایسه نیز فقط زمانی معتبر است که شرایط آزمون ثابت، ابزار کالیبره و روش گزارش شفاف باشد.
سؤالات متداول
آیا اپلیکیشن لوکسمتر گوشی قابل اعتماد است؟
برای مشاهده بسیار تقریبی شاید مفید باشد، اما جای ابزار کالیبره را نمیگیرد و برای ادعای فنی یا مقایسه رسمی مناسب نیست.
برای تنظیم چراغ روی خودرو چه ابزاری مناسب است؟
دستگاه تنظیم چراغ جلو برای کنترل خط برش، ارتفاع و جهت پرتو مناسبتر از اندازهگیری لومن خام است.
تفاوت کره انتگرالگیر و گونیوفوتومتر چیست؟
کره برای سنجش شار کل و دادههای یکپارچه مناسب است؛ گونیوفوتومتر توزیع شدت نور را در زاویههای مختلف ثبت میکند.
آیا لوکسمتر میتواند لومن هدلایت را اندازه بگیرد؟
نه بهصورت مستقیم. لوکسمتر روشنایی یک نقطه یا سطح را میسنجد؛ برای شار نوری کل معمولاً کره انتگرالگیر یا گونیوفوتومتر لازم است.
