چرا دوربین دنده عقب تصویر ندارد؟ علت صفحه سیاه، قطع‌و‌وصل و تصویر نامناسب
اگر دوربین دنده عقب تصویر ندارد، مشکل می‌تواند به برق دوربین، فرمان دنده عقب، کابل تصویر یا تنظیمات و سازگاری مانیتور مربوط باشد. صفحه سیاه، قطع‌و‌وصل و تصویر تار، مسیر بررسی یکسانی ندارند. در این مقاله روش تفکیک این نشانه‌ها، بررسی اتصالات، تفاوت AHD و CVBS و نکات تشخیص خرابی دوربین پیش از تعویض را توضیح می‌دهیم.
کنترل عبارت کلیدی: در بدنه و FAQ، بدون احتساب H1، عبارت اصلی ۱۰ بار آمده؛ تراکم با شمارش ساده کلمات حدود ۰٫۴۹٪ است. خلاصه ۵۷ کلمه و یک تکرار دارد.
اگر دوربین دنده عقب تصویر ندارد، خرید دوربین جدید اولین قدم نیست. ابتدا مشخص کنید مانیتور وارد حالت دوربین میشود یا نه، صفحه سیاه است یا تصویر قطع‌و‌وصل میشود و مشکل از چه زمانی شروع شده است.
گزیده‌ای از بهترین راهنماها و بررسی‌های خودرو، بدون پیام‌های اضافی.
دستورالعملهای فنی سازندگان نیز بررسی فرمان دنده عقب، اتصالات و عملکرد نمایشگر را بخشی از تشخیص میدانند. بنابراین نبود تصویر بهتنهایی خرابی خود دوربین را ثابت نمیکند.
دوربین ابزار کمکی است. با تصویر قطع‌شده، ثابت یا غیرقابل اعتماد، برای حرکت به عقب به آن تکیه نکنید. آزمون‌ها باید روی خودروی متوقف و مهارشده انجام شوند؛ اگر انتخاب دنده R لازم است، راننده باید کنترل خودرو و ترمز را حفظ کند.
ابتدا نوع مشکل را مشخص کنید
وقتی دوربین دنده عقب تصویر ندارد، ابتدا این جدول را با وضعیت خودرو تطبیق دهید:
نشانه
اولویت پیشنهادی بررسی
مانیتور اصلاً به حالت دوربین نمی‌رود
فرمان دنده عقب، فعال بودن نمایش خودکار و تنظیم ورودی
حالت دوربین باز میشود، اما تصویر سیاه است
تغذیه دوربین، کابل تصویر، ورودی و سازگاری فرمت
تصویر با حرکت در صندوق قطع میشود
مسیر سیمکشی، سوکت‌ها و اتصال نزدیک قطعات متحرک
تصویر فقط در بعضی شرایط قطع میشود
ثبت شرایط و بررسی برق و سیگنال در همان وضعیت
تصویر تار یا مه‌آلود است
سطح لنز، آلودگی، رطوبت و وضعیت خود دوربین
تصویر خط‌دار یا ناپایدار است
اتصالات سیگنال، سازگاری و احتمال تداخل
تصویر جهت نامناسب دارد
حالت Mirror/Normal، جهت نصب و تنظیمات مجموعه
تمام بخش‌های مانیتور سیاه‌اند
عملکرد خود مانیتور و تغذیه آن
این جدول مسیر اولیه را پیشنهاد می‌کند؛ تشخیص قطعی به آزمون و مشخصات مجموعه نیاز دارد.
چرا مانیتور هنگام دنده عقب به دوربین تغییر نمیکند؟
فعال نبودن نمایش خودکار
ممکن است دوربین نصب باشد، اما قابلیت تغییر خودکار تصویر غیرفعال شده باشد. در برخی مدل‌های Kenwood، گزینه Rear Camera Interruption این رفتار را کنترل می‌کند. نام و محل گزینه در مانیتورهای دیگر ممکن است متفاوت باشد.
اگر مشکل پس از ریست یا تغییر تنظیمات شروع شده، از همین بخش بررسی را آغاز کنید. گزینه‌های منوی تخصصی را بدون راهنمای دستگاه تغییر ندهید.
نرسیدن فرمان دنده عقب
مسیر فرمان تغییر تصویر را از مسیر تغذیه دوربین جدا بررسی کنید. بسته به خودرو و مجموعه نصب‌شده، تشخیص وضعیت دنده عقب ممکن است با سیم فرمان یا ارتباط از طریق رابط خودرو انجام شود.
راهنمای Subaru نیز در بررسی نبود تصویر، وضعیت فرمان دنده عقب و اتصال بین دوربین و یونیت را مطرح می‌کند.
روشن بودن چراغ دنده عقب، رسیدن فرمان به مانیتور را بهتنهایی ثابت نمیکند. اگر دوربین دنده عقب تصویر ندارد، نصاب باید مسیر فرمان همان نصب را تأیید کند.

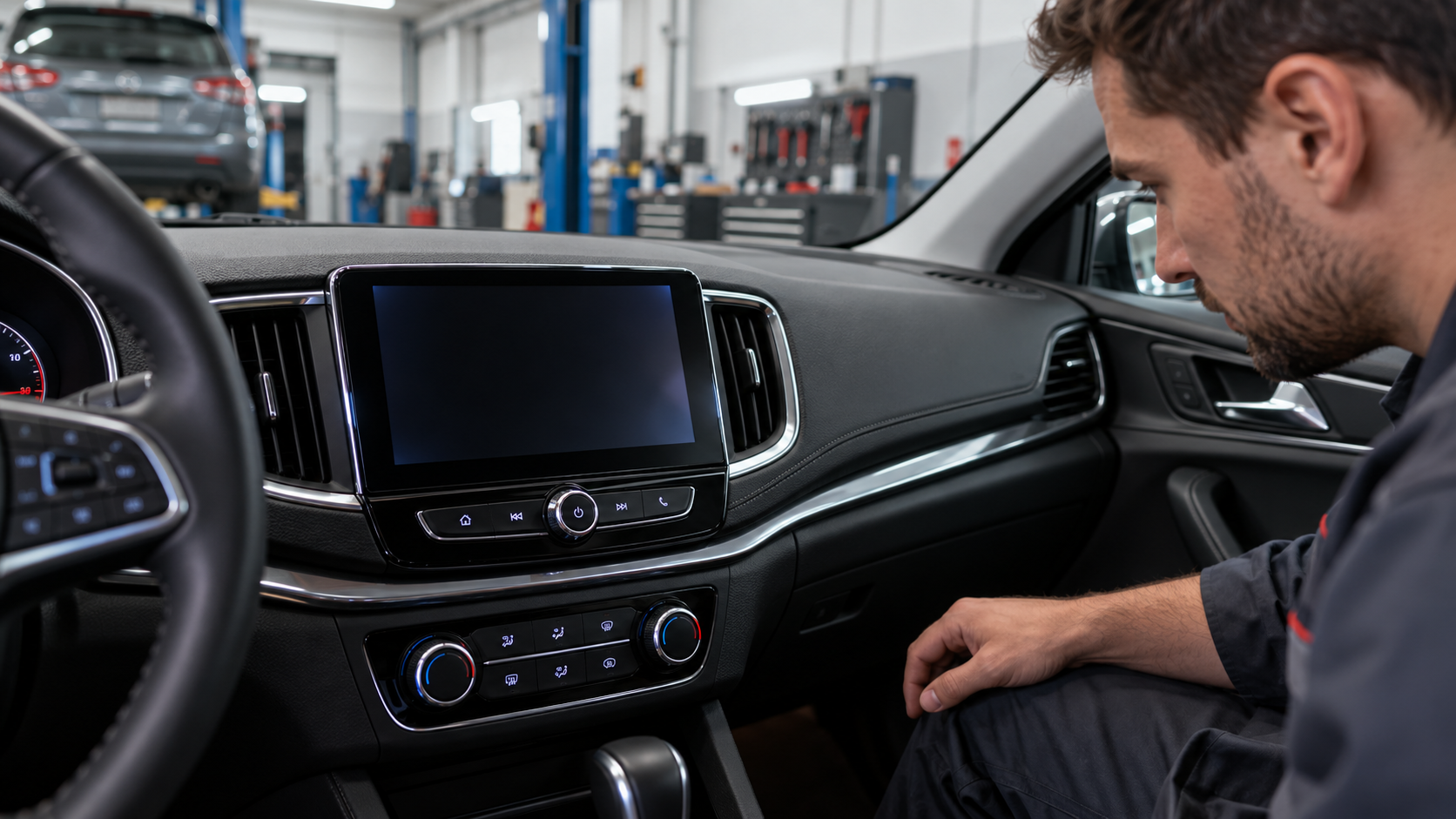

چرا دوربین دنده عقب تصویر ندارد، در حالی که مانیتور روشن است؟
وارد شدن به حالت دوربین فقط نشان می‌دهد نمایشگر این حالت را فعال کرده است؛ سلامت برق دوربین و سیگنال تصویر باید جداگانه بررسی شود.
۱. دوربین تغذیه مناسب دریافت نمیکند
ولتاژ موردنیاز را از مشخصات همان دوربین یا رابط نصب بخوانید. همه دوربین‌ها را ۱۲ ولتی فرض نکنید.
برای نمونه، Connects2 برای نگه‌داشتن بعضی دوربین‌های فابریک، خروجی ۶ ولت معرفی می‌کند؛ در محصولات دیگر دوربین‌های ۱۲ ولتی وجود دارند. این مثال‌ها نشان می‌دهند تغذیه باید مطابق قطعه انتخاب شود.
اتصال مستقیم دوربین ناشناس به باتری، آزمون مناسبی نیست. اندازه‌گیری باید توسط فرد آشنا با نقشه، قطب‌ها و شرایط کار مدار انجام شود.

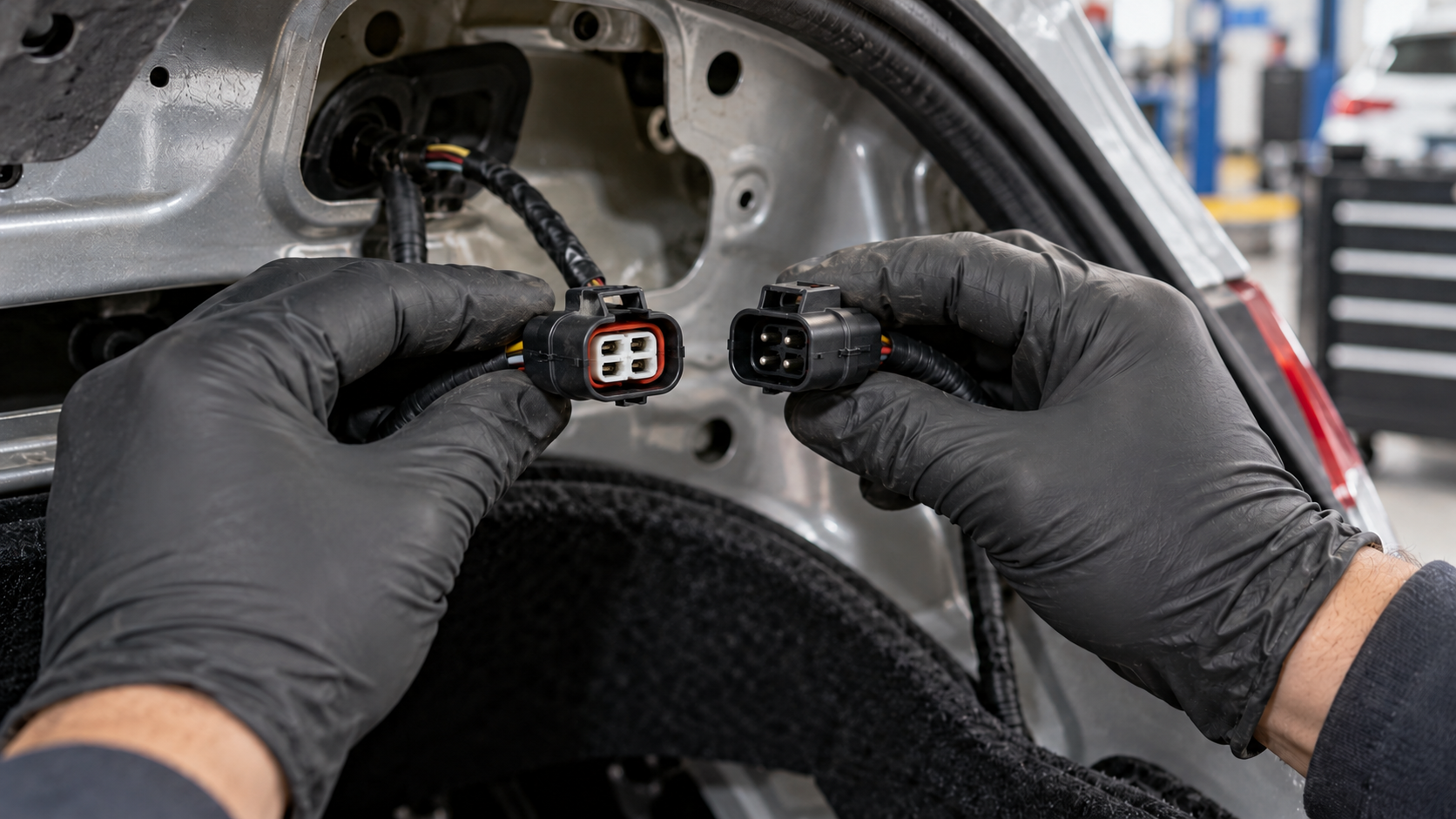

۲. کابل یا اتصال تصویر مشکل دارد
در نصب دارای کابل تصویر، سوکت نیمه‌جا، پایه آسیب‌دیده یا ایراد مسیر کابل باید بررسی شود. بولتن GM نیز اتصال نامناسب، مقاومت بالا و پایه‌های معیوب را در تشخیص مشکل تصویر مطرح می‌کند.
اگر با جابه‌جایی معمول در صندوق، تصویر تغییر می‌کند، این مشاهده را ثبت کنید. سیم یا سوکت را برای ایجاد عمدی قطعی با فشار نکشید.
۳. کابل به ورودی اشتباه متصل شده است
وجود چند ورودی روی مانیتور می‌تواند باعث اشتباه شود. اتصال باید با ورودی تعیین‌شده برای دوربین عقب و تنظیمات مربوط به آن تطبیق داشته باشد.
در نمونه راهنمای Kenwood، دوربین عقب به ورودی مشخص Rear View Camera متصل میشود و ورودی‌های دیگر کاربرد و تنظیم جدا دارند.
اگر دوربین دنده عقب تصویر ندارد، رنگ فیش را ملاک نهایی نگذارید؛ برچسب ورودی و دفترچه دستگاه را بررسی کنید.
۴. فرمت دوربین و مانیتور سازگار نیست
سوکت مشابه، سازگاری سیگنال را تضمین نمیکند. خروجی دوربین، ورودی مانیتور و رابط میان آن‌ها باید با یکدیگر تطبیق داشته باشند.
در نصب جدید، این بخش را پیش از تصمیم به تعویض قطعه بررسی کنید.
آیا ناسازگاری AHD و CVBS باعث نبود تصویر میشود؟
این ناسازگاری یکی از موارد قابل بررسی است. AHD و CVBS دو فرمت متفاوت برای انتقال تصویرند و ورودی باید فرمت خروجی دوربین را پشتیبانی کند.
EchoMaster نیز برای محصولات AHD خود استفاده از مانیتور سازگار را توضیح می‌دهد. بنابراین عبارت «مانیتور HD است» بهتنهایی مشخص نمیکند ورودی دوربین آن چه سیگنالی را می‌پذیرد.
مورد بررسی
اطلاعات لازم
فرمت خروجی دوربین
AHD، CVBS یا فرمت اختصاصی مجموعه
مشخصات ورودی مانیتور
فرمت‌ها و حالت‌های واقعاً پشتیبانی‌شده
رزولوشن و نرخ تصویر
مطابق مشخصات خروجی و ورودی
سیستم ویدئویی در صورت کاربرد
PAL یا NTSC و پشتیبانی رابط
روش تغییر خروجی
فقط طبق راهنمای همان محصول
رابط دوربین فابریک
کاربرد خودرو، نوع دوربین و سیگنال قابل تبدیل
برخی محصولات دو حالت خروجی دارند، اما این قابلیت را نباید برای هر دوربین فرض کرد. همچنین سیم حلقه‌ای کنار بعضی دوربین‌ها ممکن است کاربرد متفاوتی داشته باشد؛ بدون دستورالعمل، آن را نبرید.
در یک راهنمای Connects2، رابط مخصوصی برای تبدیل سیگنال فابریک به خروجی AHD یا CVBS معرفی شده است. این تبدیل، ویژگی همان رابط است؛ تغییر شکل سوکت بهتنهایی جای آن را نمی‌گیرد.
زمان تغییر تصویر را ثبت کنید: هنگام بازکردن در، بسته شدن آن یا بدون حرکت؟
در یک دستورالعمل Mazda، بررسی تصویر هنگام حرکت در عقب و کنترل وضعیت سیمکشی بخشی از آزمون مجموعه است. این موضوع، خرابی سیم را در هر خودرو ثابت نمیکند؛ خود دوربین و اتصالات نیز ممکن است نیاز به بررسی داشته باشند.
ایراد اتصالات و مسیر کابل
شل بودن اتصال یا آسیب مسیر سیگنال می‌تواند در عیب‌یابی مطرح شود. بازدید باید شامل نقاط اتصال، بخش‌های تحت فشار و محل عبور کابل باشد.
اگر دوربین دنده عقب تصویر ندارد یا قطع‌و‌وصل میشود، تعویض هم‌زمان دوربین و کابل بدون آزمون جداگانه، مشخص نمیکند کدام بخش مشکل داشته است.
تداخل یا نیاز به رابط مناسب
تمام خطوط و پرش‌های تصویر با یک «نویزگیر عمومی» برطرف نمی‌شوند. Connects2 نمونه رابطی ارائه می‌کند که سیگنال تفاضلی دوربین فابریک را به ویدئوی کامپوزیت تبدیل می‌کند و برای مشکل مشخصی طراحی شده است.
پیش از خرید فیلتر یا رابط، باید منشأ مشکل و سازگاری قطعه روشن باشد.
اگر تصویر فقط با موتور روشن خراب شود چه کنیم؟
این تفاوت را به تعمیرکار بگویید. وضعیت برق و سیگنال باید در شرایطی بررسی شود که مشکل رخ می‌دهد؛ نتیجه آزمون در حالت دیگر کافی نیست.
در بعضی خودروهای موضوع یک بولتن GM، تجهیزات جانبی مانند آداپتورهای برق به USB نیز با مشکل تصویر مرتبط بوده‌اند. این مثال به معنی معیوب بودن هر شارژر یا یکسان بودن علت در همه خودروها نیست.
برای بررسی اولیه، تجهیزات جانبی قابل جداکردن را با روش عادی خاموش یا جدا کنید و تغییر رفتار را ثبت کنید. سیمکشی ثابت را دست‌کاری نکنید و بدون تشخیص، فیلتر اضافه نصب نکنید.
علت تصویر تار، مه‌آلود یا جهت نامناسب چیست؟

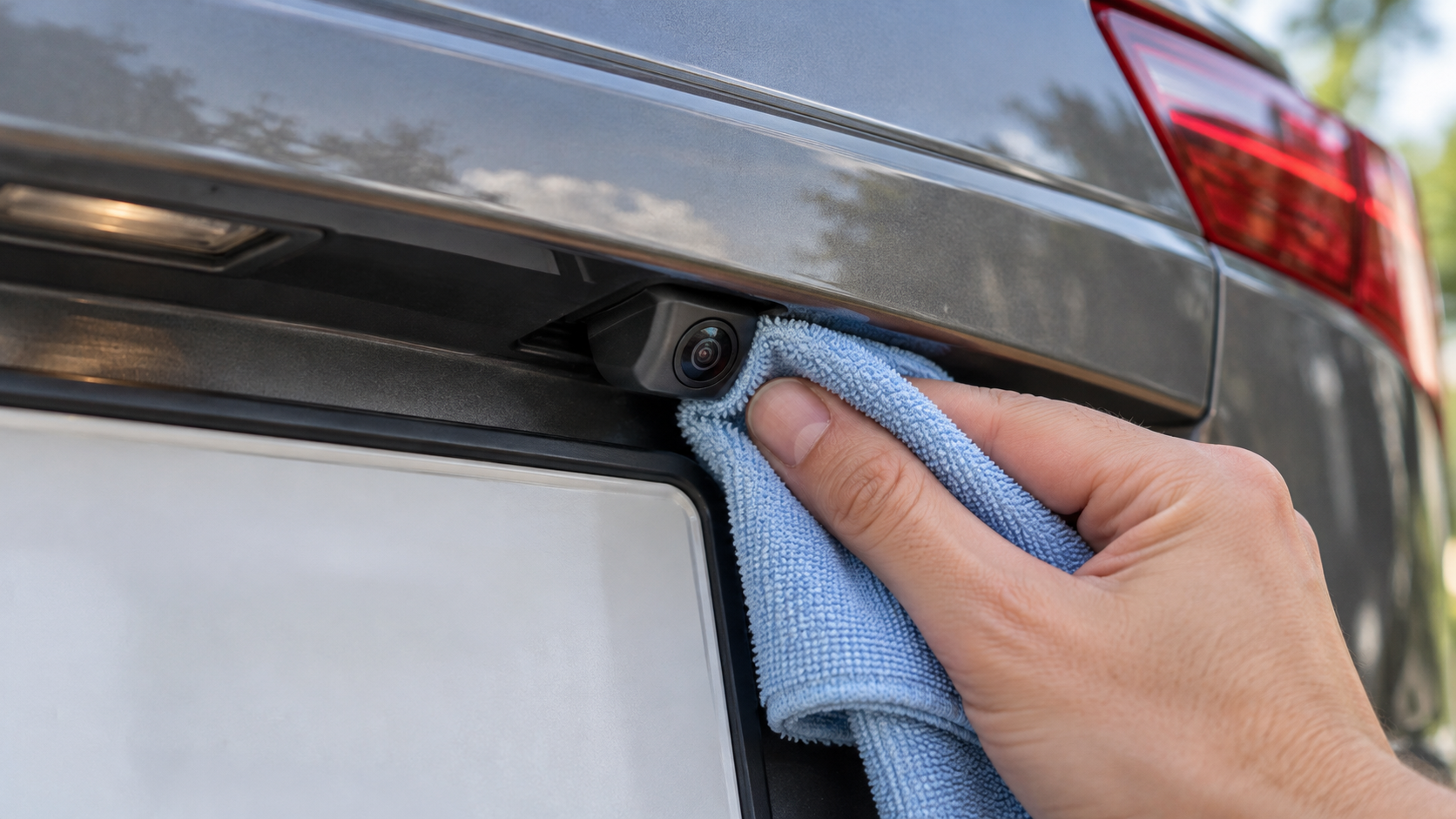

آلودگی سطح لنز
گردوخاک، قطرات آب یا گل می‌توانند دید دوربین را مختل کنند. راهنمای Kenwood برای آلودگی لنز، پاک‌کردن با آب و دستمال نرم را مطرح می‌کند.
روش نظافت همان دوربین را رعایت کنید. اگر پس از تمیز شدن سطح، تصویر همچنان مه‌آلود است، وضعیت رطوبت داخلی و خود مجموعه نیاز به بررسی دارد؛ پوسته را برای خشک‌کردن باز نکنید.
نور و شرایط محیطی
تابش مستقیم نور و شرایط روشنایی می‌توانند کیفیت قابل مشاهده را تغییر دهند. تصویر را در شرایط مشابه مقایسه کنید؛ ضعف تصویر در تاریکی را با قطع کامل سیگنال یکی ندانید.
جهت نصب و حالت آینه‌ای
اگر سمت‌ها یا جهت تصویر نامناسب است، حالت Mirror/Normal و وضعیت نصب بررسی شود. برخی دوربین‌ها امکان تغییر این حالت را دارند، اما روش آن محصول‌محور است.
آیا دیده شدن خطوط پارک، سلامت دوربین را ثابت می‌کند؟
خیر. بعضی مانیتورها خطوط راهنما را خودشان نمایش می‌دهند؛ بنابراین وجود خطوط روی صفحه سیاه، دریافت تصویر زنده را ثابت نمیکند.
Kenwood تنظیم خطوط راهنما را در بخش مانیتور معرفی می‌کند. تنظیم این خطوط نیز باید با نصب و دستورالعمل مجموعه تطبیق داشته باشد.
اگر دوربین دنده عقب تصویر ندارد، خطوط پارک را به‌عنوان دلیل سالم بودن دوربین در نظر نگیرید.
عیب‌یابی را با چه ترتیب انجام دهیم؟
نشانه را ثبت کنید: تغییر نکردن حالت، صفحه سیاه، قطع‌و‌وصل یا تصویر تار؟
زمان شروع را مشخص کنید: پس از نصب، تعمیر، تعویض مانیتور یا تغییر تنظیمات؟
عملکرد مانیتور را بررسی کنید: آیا منوها و دیگر بخشها درست کار می‌کنند؟
مشخصات را تطبیق دهید: تغذیه، فرمت، ورودی و رابط دوربین.
از تعمیرکار آزمون جداگانه بخواهید: برق، فرمان، مسیر تصویر و دوربین.
پس از تعمیر، شرایط قبلی را تکرار کنید: یک تصویر سالم کوتاه، رفع قطعی مشکل متناوب را ثابت نمیکند.
اگر هم‌زمان نشانه نفوذ آب در عقب خودرو وجود دارد، محل رطوبت و اتصالات نیز بررسی شوند. برای پیگیری مسیر ورود آب، مقاله علت جمع شدن آب در صندوق عقب خودرو را ببینید.
پیش از تعویض دوربین چه اطلاعاتی لازم است؟
اگر دوربین دنده عقب تصویر ندارد و تعویض آن تأیید شده، این اطلاعات را پیش از خرید جایگزین ثبت کنید:
مشخصه
کاربرد در انتخاب
مدل و سال خودرو
بررسی کاربرد قطعه و رابط
مدل دقیق مانیتور
شناسایی ورودی و تنظیمات
شماره قطعه دوربین قبلی
تطبیق جایگزین
ولتاژ و قطب‌بندی
انتخاب تغذیه صحیح
فرمت خروجی
بررسی سازگاری تصویر
سوکت و نقشه پایه‌ها
تطبیق اتصال
نوع رابط فابریک
حفظ عملکرد مجموعه اصلی
محل و زاویه نصب
بررسی فیت و میدان دید
حالت Mirror/Normal
کنترل جهت تصویر
اگر اطلاعات یک مشخصه را ندارید، آن را از ظاهر قطعه حدس نزنید.
چه زمانی خود دوربین باید تعویض شود؟
وقتی بررسی فنی خرابی دوربین را تأیید کند. برای نمونه، دستورالعمل Mazda بر تعویض پس از تأیید نتیجه آزمون تأکید دارد.
در آزمون مقایسه‌ای نیز دوربین یا نمایشگر آزمایشی باید از نظر تغذیه و سیگنال سازگار باشند. تصویر ندادن با یک مانیتور نامتناسب، مدرک کافی برای خرابی دوربین نیست.
نتیجه‌گیری
وقتی دوربین دنده عقب تصویر ندارد، ابتدا نوع نشانه را مشخص کنید. سپس فرمان دنده عقب، تغذیه، اتصالات، ورودی و سازگاری تصویر را بررسی کنید. تعویض قطعه باید بر نتیجه آزمون بنا شود؛ به‌ویژه در مشکل متناوب، عملکرد پس از تعمیر باید در شرایط قبلی دوباره کنترل شود.
سؤالات متداول
آیا ریست کارخانهای اولین راهکار است؟
خیر. ابتدا نشانه، تنظیمات و سازگاری را ثبت و بررسی کنید؛ ریست را فقط مطابق راهنمای دستگاه انجام دهید.
آیا خطوط پارک روی صفحه سیاه یعنی دوربین سالم است؟
خیر. ممکن است خطوط توسط مانیتور تولید شوند، در حالی که تصویر زنده دریافت نمیشود.
چرا تصویر با بازکردن صندوق قطع میشود؟
این ارتباط، دلیلی برای بررسی مجموعه دوربین، اتصالات و مسیر سیمکشی است؛ بهتنهایی قطعه معیوب را مشخص نمیکند.
آیا دوربین AHD به هر مانیتوری متصل میشود؟
خیر. ورودی مانیتور باید فرمت و حالت خروجی دوربین را پشتیبانی کند.
آیا دوربین دنده عقب همیشه ۱۲ ولتی است؟
خیر. تغذیه را از مشخصات همان دوربین یا رابط نصب تعیین کنید.
چرا دوربین دنده عقب تصویر ندارد، اما مانیتور سالم است؟
تغذیه دوربین، فرمان، کابل، ورودی یا سازگاری سیگنال ممکن است مشکل داشته باشد؛ سلامت منوی مانیتور، همه این بخشها را تأیید نمیکند.
