هدلایت LED را نصب می‌کنید، چراغ روشن میشود و ظاهراً همه چیز درست است؛ اما روی صفحه کیلومتر هشدار خرابی لامپ ظاهر میشود.
در خودروی دیگری ممکن است مشکل متفاوت باشد:
- هدلایت چشمک بزند؛
- نور کمی نوسان داشته باشد؛
- هنگام استارت چند بار فلاش بزند؛
- یا واحد کنترل خودرو رفتار LED را غیرعادی تشخیص دهد.
در بازار معمولاً برای همه این مشکلات یک پاسخ می‌شنویم:
«CANBUS لازم دارد.»
اما از نظر فنی، همه این مشکلات یک علت ندارند و چیزی که با عنوان CANBUS Decoder، Error Canceller یا Anti Flicker فروخته میشود نیز همیشه یک مدار یکسان نیست.
در این مقاله دقیقاً بررسی می‌کنیم CANBUS هدلایت چیست، چرا LED میتواند باعث خطای چراغ شود و چه زمانی واقعاً به آداپتور یا دیکودر نیاز داریم.
اگر هنوز هدلایت مناسب خودرو را انتخاب نکرده‌اید، بهتر است ابتدا راهنمای خرید هدلایت خودرو را بررسی کنید؛ این مقاله روی سازگاری الکتریکی هدلایت پس از انتخاب و نصب تمرکز دارد.
CAN Bus خودرو چیست؟
CAN مخفف Controller Area Network است.
CAN یک شبکه ارتباطی در خودرو است که به واحدهای کنترل الکترونیکی، حسگرها و عملگرها اجازه میدهد اطلاعات را از طریق یک شبکه مشترک تبادل کنند.
Bosch توسعه CAN را در دهه 1980 آغاز کرد و این فناوری در سال 1991 وارد کاربرد تولیدی خودرو شد. هدف اصلی آن کاهش سیم‌کشی نقطه‌به‌نقطه و ایجاد ارتباط مطمئن میان واحدهای کنترل مختلف خودرو بود.
برای مثال در یک خودروی جدید ممکن است واحدهای مربوط به:
- موتور
- ABS
- بدنه
- پشت‌آمپر
- سیستم روشنایی
- تهویه
- تجهیزات ایمنی
از طریق شبکه‌های ارتباطی خودرو اطلاعات ردوبدل کنند.
اما اینجا یک نکته بسیار مهم وجود دارد.

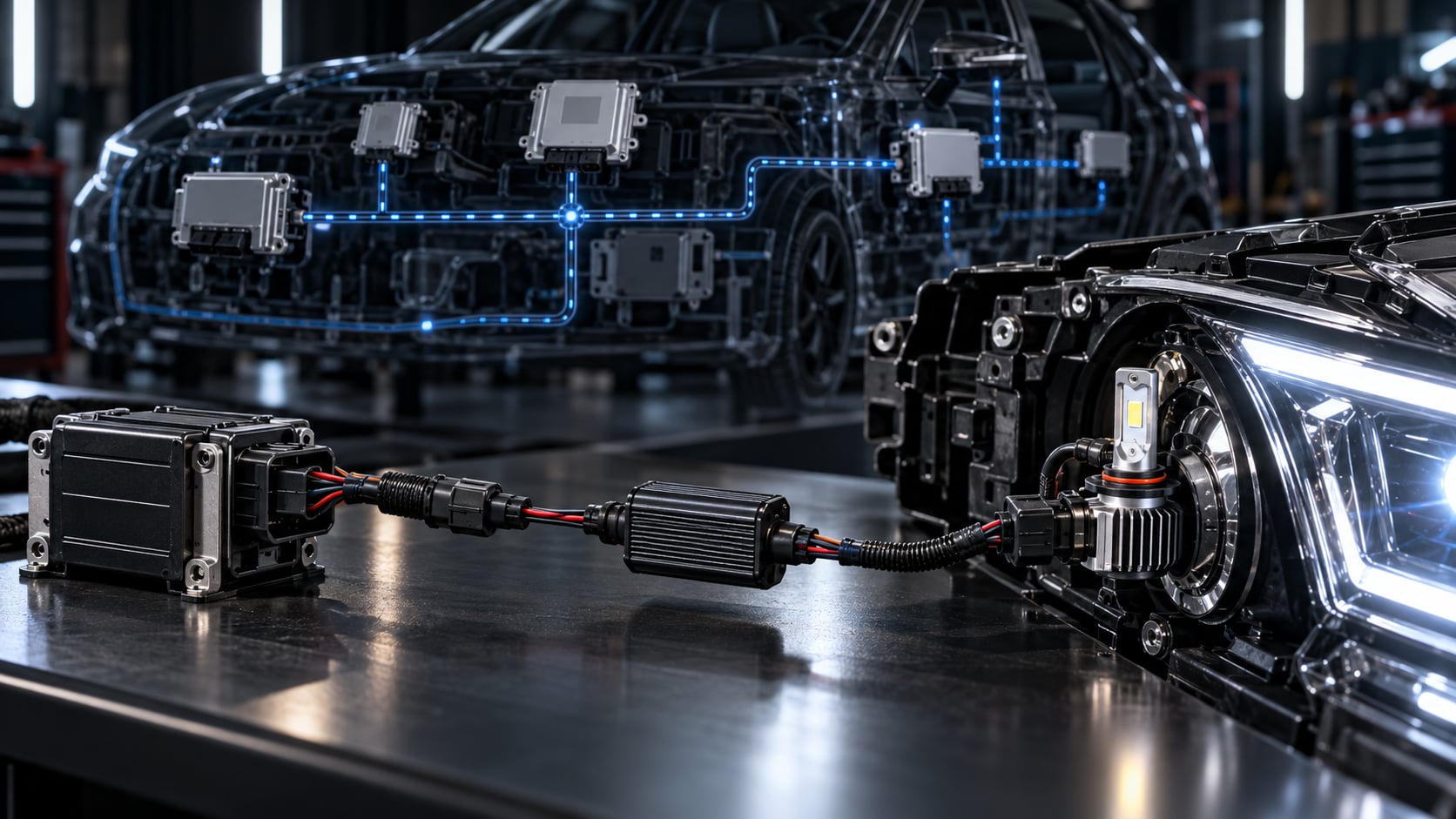

آیا هدلایت CANBUS واقعاً به شبکه CAN خودرو وصل میشود؟
معمولاً نباید چنین برداشتی از عبارت بازاری CANBUS LED داشته باشید.
در بسیاری از خودروها واحد کنترل برق بدنه یا سیستم روشنایی، جریان یا بار الکتریکی چراغ را بررسی میکند. سپس نتیجه یا وضعیت خرابی میتواند از طریق شبکه خودرو به پشت‌آمپر منتقل شود.
HELLA توضیح میدهد که واحد کنترل سیستم برق خودرو میتواند جریان و مقاومت مدار چراغ را پایش کند و انحراف از مقدار مورد انتظار را بهعنوان خرابی گزارش کند.
بنابراین مسئله اصلی اغلب این نیست که:
«لامپ LED نمی‌تواند با CAN صحبت کند.»
بلکه ممکن است این باشد که:
رفتار الکتریکی LED با چیزی که سیستم خودرو از لامپ اصلی انتظار دارد متفاوت است.
به همین دلیل عبارت‌هایی مثل:
CANBUS Compatible
یا
CANBUS Ready
در بازار بیشتر باید به مفهوم سازگاری با سیستم پایش چراغ خودرو تفسیر شوند، نه اینکه الزاماً یک کنترلر CAN واقعی داخل لامپ وجود داشته باشد.

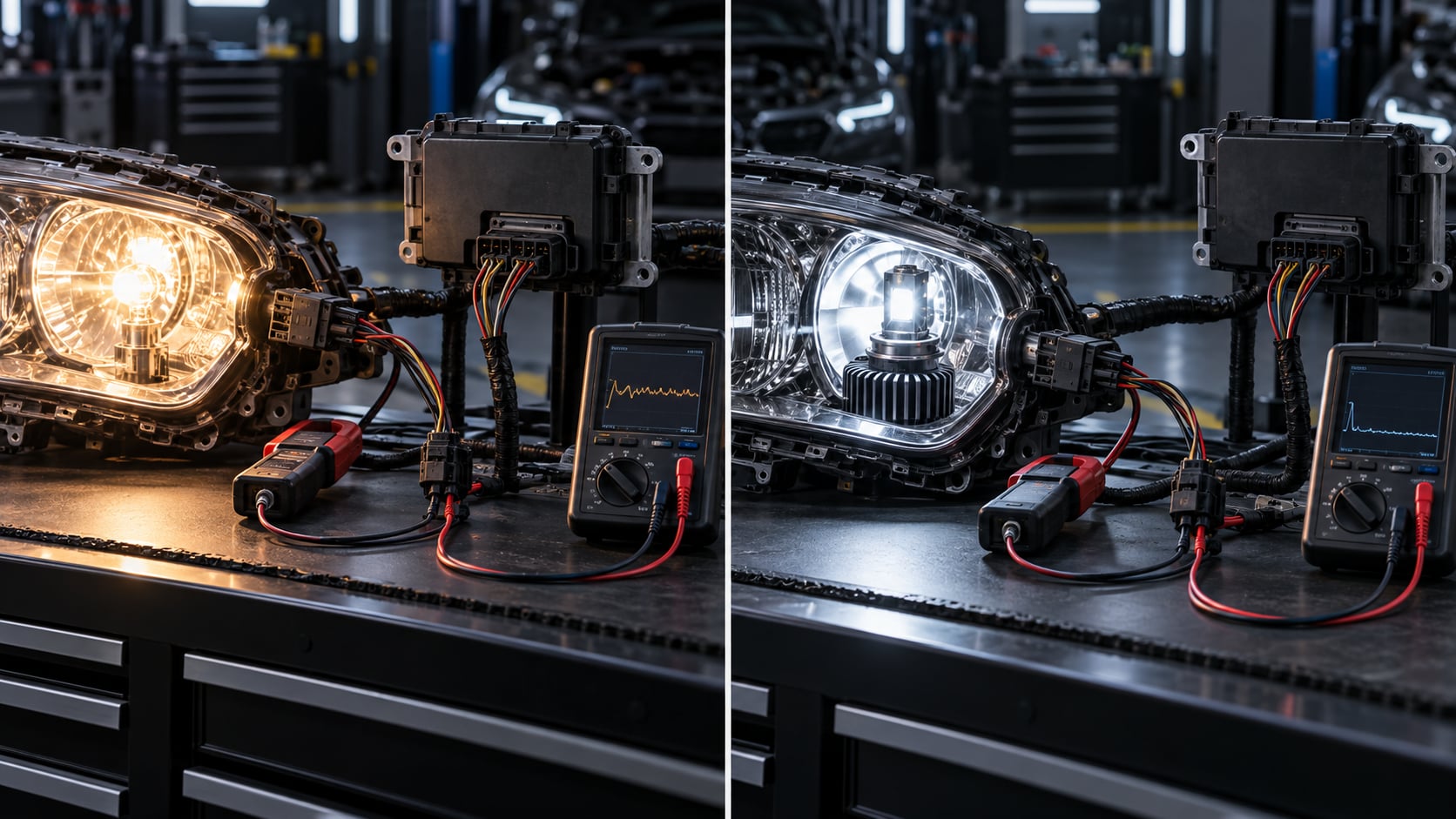

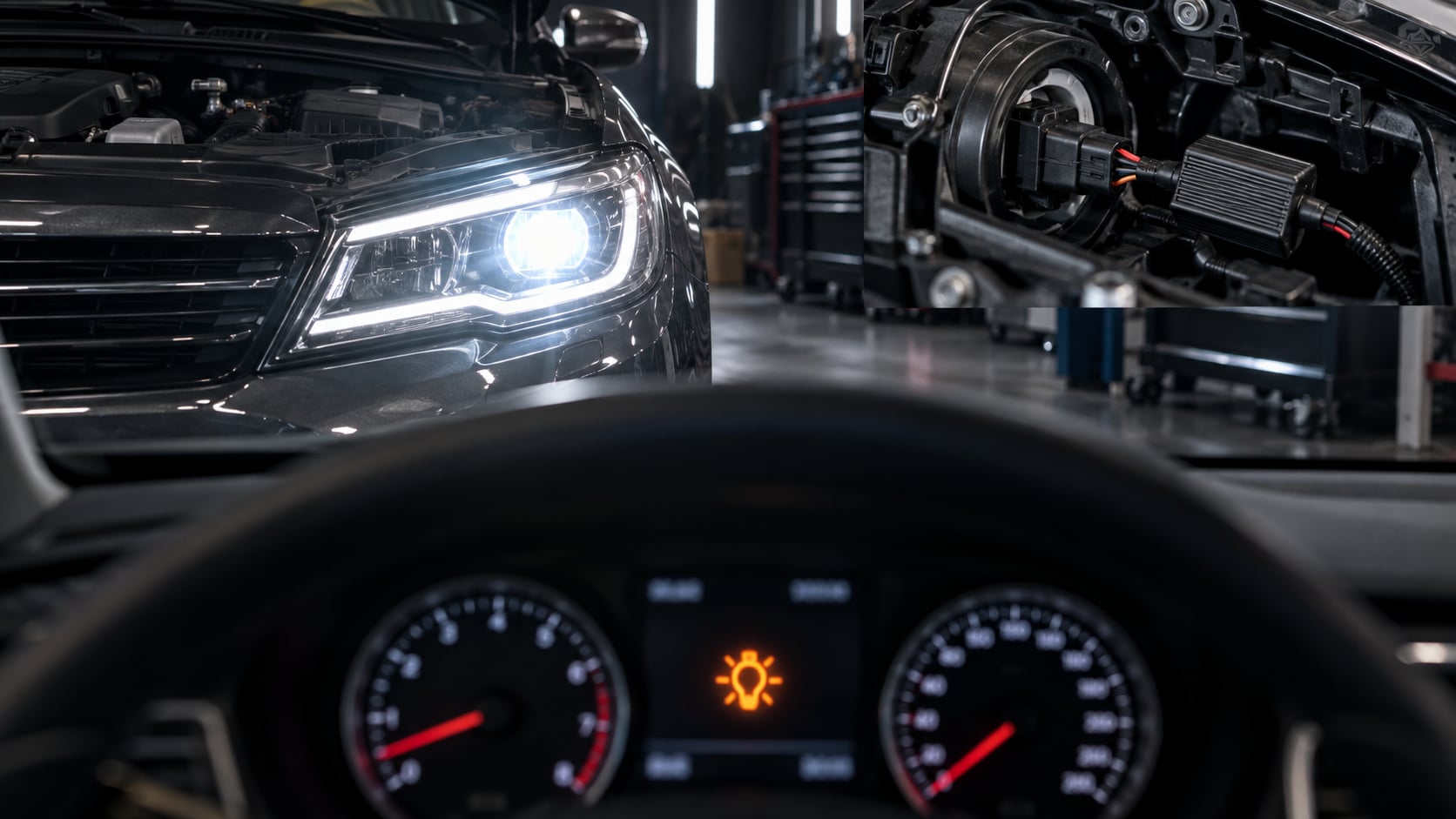

چرا بعد از نصب LED خطای سوختن لامپ ظاهر میشود؟
لامپ هالوژن معمولاً توان و جریان بیشتری نسبت به یک LED کارآمد مصرف میکند.
سیستم پایش چراغ بعضی خودروها برای تشخیص خرابی، انتظار دارد مدار مقدار مشخصی بار الکتریکی داشته باشد.
وقتی هالوژن را با LED جایگزین می‌کنید، مصرف برق میتواند کاهش پیدا کند.
در نتیجه واحد کنترل ممکن است تصور کند:
- لامپ قطع شده است؛
- رشته لامپ سوخته؛
- یا مدار دارای اشکال است.
و با وجود اینکه LED روشن است، پیام‌هایی مانند:
Bulb Failure
Lamp Error
یا نماد خرابی چراغ روی پشت‌آمپر ظاهر شود.
Philips و HELLA هر دو همین تفاوت بار الکتریکی میان هالوژن و LED را یکی از دلایل اصلی هشدار اشتباه خرابی لامپ معرفی می‌کنند.
چه ارتباطی بین وات هدلایت و خطای CANBUS وجود دارد؟
فرض کنید لامپ اصلی خودرو هالوژن 55 وات بوده است.
این لامپ جریان نسبتاً مشخصی از مدار می‌کشد.
حالا یک هدلایت LED جایگزین نصب می‌کنید که مثلاً مصرف واقعی کمتری دارد.
سیستم پایش ممکن است تفاوت مصرف را تشخیص دهد و نتیجه بگیرد که مدار لامپ طبیعی نیست.
اما از این موضوع نباید نتیجه گرفت که:
هر هدلایت LED کم‌وات حتماً خطای CANBUS ایجاد میکند.
آستانه تشخیص در خودروهای مختلف متفاوت است و طراحی درایور هدلایت نیز نقش دارد.
اگر می‌خواهید تفاوت توان مصرفی، لومن و اعداد درج‌شده روی هدلایت را دقیق‌تر بررسی کنید، مقاله هدلایت چند وات و چند لومن بخریم؟ مکمل این بخش است.

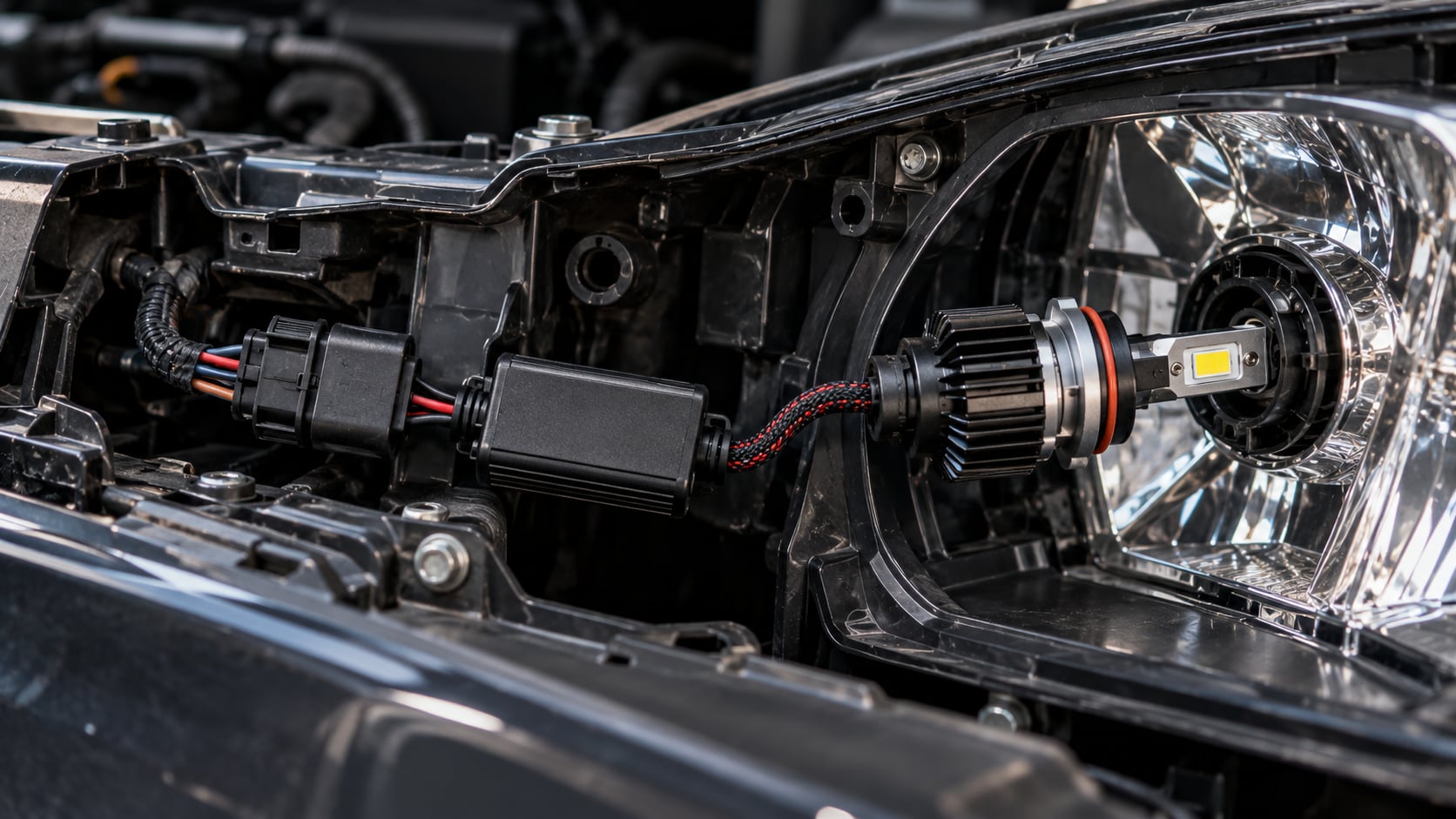

دیکودر CANBUS هدلایت چیست؟
در بازار به ماژولی که بین هدلایت LED و سیم‌کشی خودرو قرار می‌گیرد معمولاً:
- CANBUS Decoder
- CANBUS Adapter
- Error Canceller
- CANBUS Canceller
گفته میشود.
وظیفه دقیق آن به طراحی مدار بستگی دارد.
یکی از رایج‌ترین روش‌ها این است که ماژول، بار الکتریکی مدار را به مقداری نزدیک‌تر کند که سیستم خودرو انتظار دارد.
OSRAM برای نمونه LEDriving CANBUS Control Unit خود را بهعنوان واحدی معرفی میکند که سیستم تشخیص خرابی لامپ را هنگام استفاده از LED Retrofit دور میزند و از پیام خطای کامپیوتر خودرو جلوگیری میکند.
Philips نیز CANbus Adapterهایی برای رفع هشدار اشتباه لامپ ارائه میکند.
اما تمام دیکودرهای بازار فقط یک مقاومت ساده نیستند.
برخی ممکن است علاوه بر ایجاد بار مناسب شامل:
- مدار فیلتر
- خازن
- کنترل جریان
- مدار حذف پالس
- یا الکترونیک اضافی درایور
باشند.
آیا دیکودر CANBUS همان مقاومت است؟
گاهی بله، اما همیشه نه.
یکی از ساده‌ترین روش‌ها برای جلوگیری از خطای تشخیص خرابی، افزودن مقاومت بار یا Load Resistor است.
این مقاومت باعث میشود مدار جریان بیشتری مصرف کند تا از دید سیستم پایش، رفتار آن به لامپ اصلی نزدیک‌تر شود.
حتی OSRAM برخی CANBUS Control Unitهای خود را صراحتاً بهعنوان مقاومت مخصوص برای جلوگیری از پیام خطای کامپیوتر معرفی میکند.
اما عبارت «Decoder» در محصولات افترمارکت بسیار آزادانه استفاده میشود.
بنابراین ممکن است دو محصول که هر دو نام CANBUS Decoder دارند، از نظر مدار داخلی کاملاً متفاوت باشند.
مقاومت CANBUS چگونه خطای لامپ را برطرف میکند؟
فرض کنید سیستم خودرو انتظار دارد چراغ مقدار مشخصی جریان مصرف کند.
LED مصرف کمتری دارد.
اگر یک مقاومت مناسب به مدار اضافه شود، مصرف کل افزایش پیدا میکند:
LED + Load Resistor ← بار الکتریکی بیشتر
در نتیجه سیستم پایش ممکن است مدار را سالم تشخیص دهد.
اما انرژی مصرف‌شده توسط مقاومت از بین نمی‌رود.
این انرژی عمدتاً به گرما تبدیل میشود.
به همین دلیل انتخاب تصادفی مقاومت و رها کردن آن کنار:
- سیم
- پلاستیک کاسه چراغ
- سوکت
- عایق
- یا قطعات حساس
کار مناسبی نیست.
آداپتور باید متناسب با سیستم و محصول انتخاب و طبق دستور سازنده نصب شود.
چرا نمی‌توان یک مقاومت CANBUS را برای همه خودروها استفاده کرد؟
چون خودروها و سیستم‌های پایش چراغ یکسان نیستند.
ممکن است تفاوت داشته باشند در:
- توان لامپ اصلی
- آستانه تشخیص خرابی
- روش پایش جریان
- پایه لامپ
- نوع تغذیه
- PWM
- معماری واحد کنترل بدنه
حتی تولیدکنندگان بزرگ نیز CANBUS Adapter را یک محصول کاملاً عمومی برای همه خودروها معرفی نمی‌کنند.
Philips برای تشخیص نیاز به CANBUS Adapter به لیست سازگاری خودرو و چراغ ارجاع میدهد و تأکید میکند همه خودروها به آداپتور احتیاج ندارند.
چرا هدلایت LED چشمک میزند؟
چشمک‌زدن LED الزاماً همان مشکل خطای لامپ نیست.
یکی از دلایل مهم PWM است.
PWM مخفف:
Pulse Width Modulation
است.
در این روش به‌جای اعمال دائمی یک ولتاژ ثابت، تغذیه با پالسهای سریع کنترل میشود.
این پالس‌ها ممکن است برای رشته لامپ هالوژن قابل مشاهده نباشند، زیرا رشته گرم بلافاصله بین پالس‌ها سرد نمی‌شود.
اما LED پاسخ بسیار سریع‌تری دارد.
بنابراین یک سیگنال پالسی نامناسب میتواند باعث شود LED:
- چشمک بزند؛
- نوسان نور داشته باشد؛
- یا روشنایی آن ناپایدار دیده شود.
Philips صراحتاً PWM را یکی از دلایل فلیکر LED Retrofit معرفی میکند و HELLA نیز برای خودروهایی که تغذیه PWM دارند استفاده از Light Repair CANBUS را مطرح میکند.
چرا هدلایت وقتی خاموش است چند لحظه چشمک میزند؟
برخی سیستم‌های خودرو برای بررسی سلامت مدار چراغ، حتی هنگامی که چراغ به‌طور عادی روشن نیست، پالسهای کوتاه آزمایشی ارسال می‌کنند.
در یک لامپ رشته‌ای این پالس بسیار کوتاه ممکن است نتواند رشته را آن‌قدر گرم کند که نور قابل مشاهده‌ای تولید کند.
اما LED سریع روشن میشود.
بنابراین همان پالس کوتاه میتواند به شکل یک:
فلاش بسیار کوتاه
دیده شود.
در برخی معماری‌های خودرو این نوع بررسی با عنوان Cold Monitoring / Cold Diagnosis شناخته میشود؛ در مقابل، بررسی مدار هنگام روشن بودن لامپ را می‌توان Hot Monitoring دانست. مستندات فنی برخی خودروسازان نیز استفاده از جریان‌های کوتاه برای بررسی مدار هنگام خاموش بودن چراغ را شرح داده‌اند.
اما همه خودروها دقیقاً از یک روش استفاده نمی‌کنند.
فرق خطای CANBUS و فلیکر چیست؟
این دو مشکل را جدا بررسی کنید.
| مشکل | علت احتمالی | راه‌حل متداول |
|---|---|---|
| هشدار خرابی لامپ | مصرف LED کمتر از مقدار مورد انتظار | CANBUS Adapter / Load module |
| چشمک‌زدن حین کار | PWM یا ناسازگاری درایور | Anti Flicker / Light Repair |
| فلاش کوتاه هنگام خاموش بودن | پالس تشخیصی | مدار فیلتر یا آداپتور سازگار |
| کم‌نور یا ناپایدار شدن | تغذیه PWM یا درایور ناسازگار |
بنابراین:
Error Canceller و Anti Flicker الزاماً یک چیز نیستند.
Anti Flicker چیست؟
Anti Flicker مداری است که برای پایدار کردن تغذیه LED یا کاهش اثر پالس‌ها استفاده میشود.
بسته به محصول میتواند از اجزایی مانند:
- خازن
- فیلتر
- مدار کنترل
- یا مجموعه‌ای از قطعات الکترونیکی
استفاده کند.
هدف آن معمولاً این است که LED در برابر پالس یا PWM رفتار باثبات‌تری داشته باشد.
Philips این تفکیک را حتی در محصولات خود انجام میدهد:
Adapter CANbus ← برای هشدار اشتباه داشبورد
Light Repair CANbus ← برای مشکل فلیکر
و در برخی نسل‌های جدید، قابلیت Light Repair را داخل خود محصول ادغام کرده است.
این تفکیک مهم است، چون بازار گاهی هر دو را صرفاً «دیکودر کن‌باس» می‌نامد.

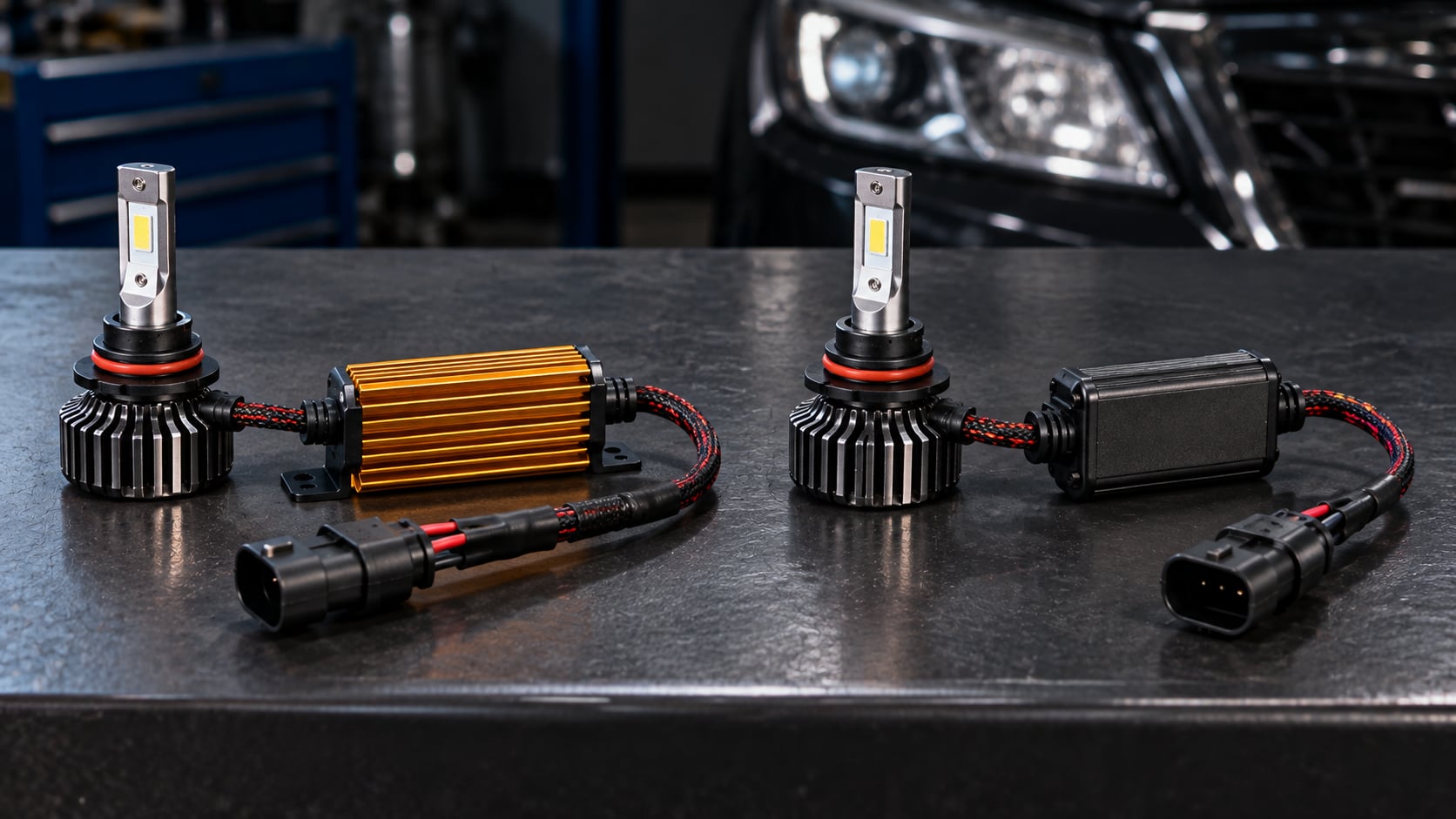

تفاوت CANBUS Decoder، Error Canceller و Anti Flicker
| اصطلاح بازار | وظیفه معمول | نکته |
|---|---|---|
| CANBUS Decoder | ایجاد سازگاری الکتریکی با سیستم پایش | تعریف آن بین برندها یکسان نیست |
| Error Canceller | جلوگیری از خطای خرابی لامپ | اغلب با ایجاد بار مناسب |
| Load Resistor | افزایش مصرف قابل مشاهده مدار | انرژی را به گرما تبدیل میکند |
| Anti Flicker | کاهش چشمک یا نوسان |
هنگام خرید فقط اسم محصول را نبینید.
باید مشخص شود:
دقیقاً چه مشکلی را قرار است حل کند؟
عبارت CANBUS Ready روی هدلایت یعنی چه؟
معمولاً یعنی سازنده در طراحی درایور یا مدار هدلایت تلاش کرده است LED با سیستم‌های پایش لامپ سازگارتر باشد.
ممکن است داخل محصول:
- مقاومت اضافی
- مدار تطبیق
- فیلتر
- یا الکترونیک مدیریتی
وجود داشته باشد.
اما عبارت:
CANBUS Ready
به معنی:
سازگار با 100 درصد خودروها
نیست.
Philips و HELLA نیز نیاز یا عدم نیاز به آداپتور را وابسته به خودرو و سیستم چراغ می‌دانند.
پس عبارت CANBUS را مثل H7 یا 6000K یک مشخصه کاملاً استاندارد و واحد فرض نکنید.
آیا هر خودرویی که CAN Bus دارد به هدلایت CANBUS نیاز دارد؟
خیر.
این یکی از رایج‌ترین اشتباهات است.
ممکن است خودرو شبکه CAN داشته باشد اما مدار چراغ موردنظر:
- پایش خرابی حساس نداشته باشد؛
- LED جدید را بدون مشکل قبول کند؛
- یا خود هدلایت از ابتدا با آن سیستم سازگار باشد.
در نتیجه:
وجود CAN Bus در خودرو ≠ الزام به نصب CANBUS Decoder
Philips نیز اعلام میکند استفاده از CANbus Adapter در همه موارد اجباری نیست و معمولاً زمانی لازم میشود که سیستم تشخیص خرابی لامپ با LED جدید مشکل داشته باشد.
آیا خودرو بدون CAN Bus ممکن است LED آن چشمک بزند؟
بله.
PWM یا مشکلات تغذیه الزاماً وابسته به خود شبکه CAN نیستند.
HELLA مشکل Flickering/Dimming را به PWM تغذیه چراغ مرتبط میکند.
بنابراین ممکن است اصطلاح بازار باعث سردرگمی شود:
ممکن است فروشنده بگوید:
«CANBUS بنداز تا فلیکر برطرف شود.»
اما قطعه‌ای که مشکل را حل میکند ممکن است در عمل فیلتر یا مدار تثبیت‌کننده تغذیه باشد، نه اینکه شبکه CAN خودرو را تغییر دهد.

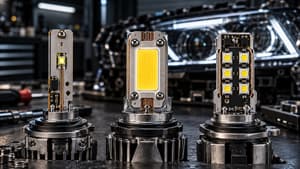

CANBUS چه ارتباطی با چیپ CSP دارد؟
تقریباً دو موضوع مستقل هستند.
CSP به ساختار LED و منبع نور مربوط است.
CANBUS Compatibility به سازگاری الکتریکی هدلایت با سیستم خودرو مربوط است.
پس یک محصول میتواند:
- CSP + CANBUS
- CSP بدون CANBUS
- SMD + CANBUS
- COB + CANBUS
باشد.
نوع چیپ به‌تنهایی تعیین نمی‌کند محصول خطای چراغ ایجاد خواهد کرد یا نه.
برای شناخت تفاوت ساختار LED می‌توانید مقاله چیپ CSP در هدلایت چیست؟ تفاوت CSP با COB و SMD را ببینید.
CANBUS به پایه H1، H4 یا H7 مربوط است؟
خیر.
پایه و CANBUS دو مشخصه متفاوت‌اند.
مثلاً ممکن است دو هدلایت هر دو:
H7
باشند، اما:
- یکی CANBUS Compatible باشد؛
- دیگری بعد از نصب نیاز به آداپتور داشته باشد.
H7 فقط مشخصات مکانیکی و الکتریکی مربوط به نوع پایه را تعیین میکند، نه نحوه واکنش سیستم کنترل خودرو به LED جدید.
اگر پایه چراغ خودرو را نمی‌دانید، ابتدا جدول پایه لامپ خودرو؛ نور پایین، نور بالا و مه‌شکن را بررسی کنید.
CANBUS به رنگ یا کلوین هدلایت مربوط است؟
خیر.
برای مثال دو هدلایت می‌توانند هر دو:
H7 – CSP – 6000K
باشند.
اما فقط یکی از آنها سیستم داخلی سازگار با پایش لامپ داشته باشد.
پس:
- H7 = پایه
- CSP = نوع ساختار LED
- 6000K = دمای رنگ
- CANBUS = سازگاری الکتریکی مورد ادعای محصول
هستند.
برای بررسی رنگ نور، مقاله دمای رنگ هدلایت؛ تفاوت 3000، 4300 و 6000 کلوین را ببینید.
چطور بفهمیم خودروی ما به دیکودر CANBUS نیاز دارد؟
بهترین روش این نیست که قبل از نصب، بدون دلیل دیکودر اضافه کنید.
ترتیب منطقی این است:
1. ابتدا پایه صحیح را انتخاب کنید
اشتباه بودن پایه، سوکت یا اتصال را با مشکل CANBUS اشتباه نگیرید.
2. LED را به‌درستی نصب کنید
اتصال‌ها، سوکت، قطبیت و درایور را بررسی کنید.
3. خودرو را روشن و چراغ را تست کنید
فقط روشن شدن چراغ کافی نیست.
4. پشت‌آمپر را بررسی کنید
آیا پیام Lamp Failure یا نماد خرابی لامپ ظاهر شده است؟
5. رفتار چراغ را بررسی کنید
آیا:
- چشمک میزند؟
- نور نوسان دارد؟
- گاهی خاموش میشود؟
- هنگام استارت فلاش میزند؟
6. لامپ اصلی را دوباره نصب کنید
اگر با برگشت به هالوژن اصلی مشکل برطرف شد، احتمال ناسازگاری LED یا درایور افزایش پیدا میکند.
Philips نیز در عیب‌یابی برخی مشکلات پیشنهاد میکند لامپ معمولی دوباره نصب شود تا مشخص شود رفتار خودرو واقعاً به LED مربوط است یا خیر.
جدول تشخیص مشکل بعد از نصب LED
| نشانه | اولین موردی که باید بررسی شود | احتمال نیاز به CANBUS/Adapter |
|---|---|---|
| LED روشن است ولی خطای لامپ داریم | سیستم تشخیص خرابی | زیاد |
| LED هنگام روشن بودن چشمک میزند | PWM و درایور | Anti Flicker محتمل |
| هنگام استارت چند فلاش کوتاه دارد | پالس تشخیصی / تغذیه | وابسته به خودرو |
| LED اصلاً روشن نمی‌شود | پایه، سوکت، قطبیت، فیوز |
اگر فقط خطای داشبورد داریم چه قطعه‌ای لازم است؟
اگر:
- نور کاملاً ثابت است؛
- چراغ درست کار میکند؛
- اما پشت‌آمپر خرابی لامپ نشان میدهد،
مشکل محتمل‌تر مربوط به تشخیص بار لامپ است.
در چنین حالتی یک CANBUS Adapter یا Error Canceller متناسب با خودرو و هدلایت میتواند راه‌حل باشد.
OSRAM نیز CANBUS Control Unit خود را مشخصاً برای جلوگیری از پیام خطا در خودروهای دارای تشخیص خودکار خرابی لامپ ارائه میکند.
اگر فقط چشمک‌زدن داریم چه کنیم؟
ابتدا فرض نکنید مقاومت CANBUS مشکل را حل میکند.
اگر هیچ خطایی روی داشبورد وجود ندارد ولی LED هنگام کار فلیکر دارد، احتمال مشکلاتی مانند:
- PWM
- درایور نامناسب
- تغذیه ناپایدار
- اتصال ضعیف
را بررسی کنید.
Philips برای این وضعیت بین CANbus Adapter معمولی و Light Repair CANbus تفاوت قائل میشود.
پس ممکن است به Anti Flicker نیاز داشته باشید، نه صرفاً Load Resistor.
اگر هم خطا داریم و هم فلیکر چطور؟
این وضعیت میتواند نشان دهد LED هم از نظر بار الکتریکی و هم از نظر نوع تغذیه با سیستم خودرو سازگار نیست.
در این حالت محصولی لازم است که برای همان کاربرد بتواند هر دو مسئله را مدیریت کند.
اما نباید چند مقاومت و خازن ناشناخته را پشت سر هم وارد مدار کرد.
راه درست:
- سازگاری هدلایت را بررسی کنید.
- راهنمای سازنده را بخوانید.
- آداپتور مناسب همان پایه و مدل خودرو را انتخاب کنید.
- بعد از نصب دوباره خطا و فلیکر را آزمایش کنید.
آیا نصب دیکودر CANBUS همیشه راه‌حل است؟
خیر.
اگر مشکل واقعی مربوط به:
- سوکت خراب
- اتصال بدنه ضعیف
- فیوز
- اتصال نیمه‌کاره
- درایور معیوب
- قطبیت
- خود LED
- یا سیم‌کشی
باشد، دیکودر CANBUS مشکل را اصلاح نمی‌کند.
HELLA نیز در عیب‌یابی خطاهای روشنایی تأکید میکند قبل از متهم کردن واحد کنترل، سیم‌کشی، سوکت‌ها و نقاط اتصال زمین بررسی شوند.
آیا می‌توان مستقیم یک مقاومت بزرگ نصب کرد تا خطا حذف شود؟
از نظر تئوری افزایش بار میتواند بعضی سیستم‌های پایش را راضی کند، اما این کار نباید با انتخاب تصادفی مقاومت انجام شود.
چند مسئله وجود دارد:
- مقدار مقاومت باید مناسب باشد.
- توان تحمل مقاومت باید کافی باشد.
- مقاومت میتواند بسیار داغ شود.
- بار اضافه روی مدار ایجاد میشود.
- انتخاب نامناسب میتواند مزیت مصرف پایین LED را از بین ببرد.
- محل نصب بسیار مهم است.
برای مقایسه، خود OSRAM دو CANBUS Control Unit با توان‌های متفاوت عرضه میکند؛ LEDCCU01 با توان ورودی 6 وات و LEDCCU02 با 25 وات. این تفاوت نشان میدهد حتی یک سازنده نیز یک بار واحد را برای همه کاربردها در نظر نمی‌گیرد.
بنابراین مقاومت تصادفی «برای همه ماشین‌ها» راه اصولی نیست.
آیا CANBUS Decoder داخل کاسه چراغ قرار می‌گیرد؟
بستگی به طراحی محصول و دستور نصب دارد.
اما سه موضوع باید بررسی شود:
- فضای کافی
- تهویه و گرما
- عدم تماس با قطعات متحرک یا حساس
اگر ماژول شامل Load Resistor باشد، مسئله حرارت اهمیت بیشتری پیدا میکند.
همچنین نباید سیم و ماژول به شکلی نصب شوند که:
- درپوش چراغ بسته نشود؛
- آب‌بندی از بین برود؛
- سیم تحت کشش قرار گیرد؛
- یا به فن هدلایت برخورد کند.
دیکودر CANBUS را قبل از هدلایت بخریم یا بعد؟
اگر سازنده هدلایت یا لیست سازگاری مشخص کرده که خودروی شما به آداپتور نیاز دارد، می‌توان از ابتدا آن را تهیه کرد.
اما اگر چنین اطلاعاتی ندارید، منطقی نیست فقط به دلیل اینکه خودرو «CANBUS دارد» دیکودر اضافه کنید.
روش بهتر:
هدلایت سازگار ← تست ← مشاهده مشکل ← تشخیص نوع مشکل ← انتخاب آداپتور
نه:
خرید هدلایت + مقاومت + Anti Flicker + Decoder بدون مشخص بودن نیاز
آیا هدلایت دارای CANBUS داخلی بهتر است؟
از نظر سهولت نصب میتواند مزیت باشد، اگر واقعاً با خودروی شما سازگار باشد.
مزایای بالقوه:
- سیم‌کشی کمتر
- قطعه جانبی کمتر
- نصب مرتب‌تر
- اشغال فضای کمتر پشت چراغ
اما عبارت «CANBUS داخلی» به‌تنهایی کیفیت مدار را ثابت نمی‌کند.
هنوز باید بدانید:
- برای چه خودروهایی تست شده؟
- آیا فقط خطا را رفع میکند؟
- آیا PWM را هم مدیریت میکند؟
- توان واقعی چقدر است؟
- درایور در دمای بالا پایدار است؟
موقع خرید هدلایت CANBUS چه اطلاعاتی باید بخواهیم؟
اگر فروشنده فقط نوشته است:
CANBUS – No Error
اطلاعات کافی ندارید.
بهتر است این موارد را بررسی کنید:
| مشخصه | سؤال درست |
|---|---|
| نوع پایه | H1، H4، H7، H11 یا...؟ |
| CANBUS داخلی | دقیقاً چه مشکلی را پوشش میدهد؟ |
| Error Canceller | داخلی است یا جداگانه؟ |
| Anti Flicker | دارد یا خیر؟ |
| PWM Compatibility | اعلام شده یا خیر؟ |
| ولتاژ کاری | چه محدوده‌ای دارد؟ |
عبارت CANBUS به‌تنهایی اطلاعات کافی برای پاسخ به این جدول نمی‌دهد.
هنگام مقایسه دو هدلایت CANBUS چه کنیم؟
فرض کنیم:
محصول A: هدلایت با CANBUS داخلی
محصول B: هدلایت معمولی + Decoder خارجی
قبل از قیمت، موارد زیر را مقایسه کنید:
| معیار | محصول A: Philips X-tremeUltinon H7 | محصول B: Philips Ultinon Pro6000 H7 + 18952C2 |
|---|---|---|
| مدل دقیق | 11972XUX2 / H7XULED | 11972U6000X2+18952C2 |
| پایه مناسب خودرو | H7 | H7 / PX26d |
| ولتاژ هدلایت | 12V | 12V؛ در مشخصات نسل Pro6000 توان 18W ذکر شده است |
| CANBUS داخلی |
CANBUS داخلی لزوماً برنده این مقایسه نیست.
اگر محصول A فقط عبارت تبلیغاتی CANBUS داشته باشد ولی هیچ لیست سازگاری یا تستی ارائه نکند، یک هدلایت با آداپتور خارجی معتبر و مخصوص خودرو میتواند انتخاب قابل‌پیش‌بینی‌تری باشد.
قبل از متهم کردن CANBUS این موارد را بررسی کنید
یکی از مشکلات بازار این است که تقریباً هر ایراد LED به «کن‌باس» نسبت داده میشود.
قبل از خرید دیکودر بررسی کنید:
پایه لامپ درست است؟
H7 را با H1 یا H11 اشتباه نگیرید.
سوکت سالم است؟
اتصال ضعیف میتواند نوسان و خاموشی ایجاد کند.
قطبیت درست است؟
برخی LEDها به قطبیت حساس‌اند. Philips نیز به این نکته اشاره میکند که LED برخلاف لامپ رشته‌ای ممکن است در اتصال برعکس روشن نشود.
درایور سالم است؟
یک درایور خراب میتواند فلیکر ایجاد کند حتی اگر CANBUS مشکلی نداشته باشد.
مشکل بین دو سمت جابه‌جا میشود؟
هدلایت چپ و راست را جابه‌جا کنید.
اگر مشکل همراه لامپ منتقل شد، خود LED یا درایور مظنون‌تر است.
ترتیب صحیح عیب‌یابی خطای LED
می‌توان این مسیر را استفاده کرد:
مرحله 1: لامپ اصلی هالوژن سالم است؟
اگر خیر → ابتدا مدار اصلی را تعمیر کنید.
مرحله 2: LED درست نصب شده؟
پایه، قطبیت، کانکتور و درایور بررسی شود.
مرحله 3: فقط Dashboard Error دارید؟
→ سیستم تشخیص بار را بررسی کنید.
مرحله 4: فقط Flicker دارید؟
→ PWM، درایور و Anti Flicker را بررسی کنید.
مرحله 5: خطا + Flicker دارید؟
→ سازگاری کامل محصول و آداپتور را بررسی کنید.
مرحله 6: با نصب مجدد هالوژن مشکل رفع میشود؟
→ احتمال ناسازگاری LED بالا است.
این مسیر بسیار دقیق‌تر از این است که برای هر مشکل فوراً یک مقاومت به مدار اضافه کنیم.
CANBUS هدلایت چه چیزی را حل نمی‌کند؟
دیکودر مناسب ممکن است خطای الکتریکی یا فلیکر را حل کند، اما مشکلات زیر را حل نمی‌کند:
- پایه اشتباه
- چیپ بی‌کیفیت
- لومن واقعی پایین
- پخش نور نامناسب
- کانون نادرست LED
- خیرگی
- سیستم خنک‌کننده ضعیف
- دمای رنگ نامناسب
- تنظیم اشتباه چراغ
مثلاً اگر LED باعث پخش نامناسب نور شده است، نصب CANBUS Decoder هیچ تغییری در هندسه منبع نور ایجاد نمی‌کند.
آیا بعد از نصب CANBUS باید دوباره چراغ را تست کنیم؟
بله.
بعد از نصب باید حداقل این موارد بررسی شوند:
- عدم وجود هشدار روی پشت‌آمپر
- روشن شدن صحیح هر دو چراغ
- عدم فلیکر
- ثبات نور پس از چند دقیقه
- داغ نشدن غیرعادی اتصالات
- بسته شدن صحیح درپوش چراغ
- عدم برخورد سیم‌ها به فن
- عدم ایجاد خطای جدید
و اگر خود هدلایت تازه تعویض شده، الگوی نور و ارتفاع چراغ نیز بررسی شود.
برای مرحله تنظیم، آموزش تنظیم ارتفاع و زاویه نور چراغ جلو خودرو را می‌توانید استفاده کنید.
آیا CANBUS روی روشنایی هدلایت تأثیر دارد؟
هدف اصلی CANBUS Adapter افزایش لومن نیست.
دیکودر مناسب قرار است سازگاری الکتریکی را برقرار کند.
بنابراین:
CANBUS قوی‌تر = نور بیشتر
مفهوم فنی ندارد.
اگر پس از نصب آداپتور نور LED پایدارتر شده است، ممکن است مشکل تغذیه یا PWM برطرف شده باشد؛ اما CANBUS یک فناوری افزایش لومن نیست.
آیا CANBUS مصرف برق هدلایت را افزایش میدهد؟
اگر سیستم از Load Resistor استفاده کند، بله، مصرف کل مدار افزایش پیدا میکند.
این دقیقاً یکی از روش‌هایی است که باعث میشود خودرو بار LED را نزدیک‌تر به لامپ اصلی ببیند.
به همین دلیل هنگام مقایسه توان نباید فقط خود هدلایت را اندازه گرفت.
در چنین سیستمی:
توان کل = مصرف LED + مصرف مدار جانبی
خواهد بود.
CANBUS بهتر است داخلی باشد یا خارجی؟
هرکدام مزایا و محدودیت‌هایی دارند.
CANBUS داخلی
مزیت:
- نصب سادهتر
- قطعات کمتر
- فضای کمتر
محدودیت:
- اگر با خودروی شما سازگار نباشد امکان تغییر آن کمتر است.
Decoder خارجی
مزیت:
- قابل تعویض
- امکان انتخاب مدل مناسب خودرو
- سرویس‌پذیری بیشتر
محدودیت:
- سیم و قطعات بیشتر
- فضای نصب بیشتر
- احتمال تولید گرمای اضافه
در نتیجه طراحی و سازگاری واقعی مهم‌تر از داخلی یا خارجی بودن است.
جمع‌بندی؛ چه زمانی دیکودر CANBUS هدلایت لازم است؟
CAN Bus شبکه ارتباطی واحدهای الکترونیکی خودرو است؛ اما اصطلاح CANBUS هدلایت در بازار معمولاً به سازگاری LED با سیستم پایش چراغ خودرو اشاره میکند.
بعد از جایگزینی هالوژن با LED ممکن است به دلیل تفاوت بار الکتریکی:
- خطای خرابی لامپ نمایش داده شود؛
- یا سیستم، LED سالم را سوخته تشخیص دهد.
در چنین حالتی CANBUS Adapter یا Error Canceller مناسب میتواند مشکل را برطرف کند. OSRAM و Philips نیز برای همین سناریوها آداپتورهای مخصوص ارائه می‌کنند.
اما چشمک‌زدن میتواند علت متفاوتی مانند PWM داشته باشد و در آن شرایط ممکن است Anti Flicker یا Light Repair لازم باشد.
پس قبل از خرید دیکودر، نوع مشکل را تشخیص دهید:
خطای داشبورد ← بررسی سیستم تشخیص بار
فلیکر ← بررسی PWM و درایور
عدم روشن شدن ← بررسی پایه، قطبیت، اتصال و خرابی
CANBUS Ready ← فقط یک ادعای سازگاری است؛ نه تضمین سازگاری با همه خودروها
این تفکیک جلوی خرید قطعات اضافی و عیب‌یابی اشتباه را می‌گیرد.
سؤالات متداول
آیا نصب مقاومت CANBUS خطر دارد؟
مقاومت بار انرژی را به گرما تبدیل میکند؛ بنابراین باید مقدار، توان و محل نصب مناسب داشته باشد و بهتر است از آداپتور مخصوص محصول یا خودرو استفاده شود.
CANBUS داخلی بهتر است؟
اگر با خودرو سازگار باشد، نصب را سادهتر میکند؛ اما عبارت CANBUS داخلی تضمین سازگاری با همه خودروها نیست.
آیا Anti Flicker همان CANBUS Decoder است؟
نه لزوماً. Philips حتی برای رفع خطای داشبورد و رفع فلیکر دو راهکار متفاوت معرفی میکند.
